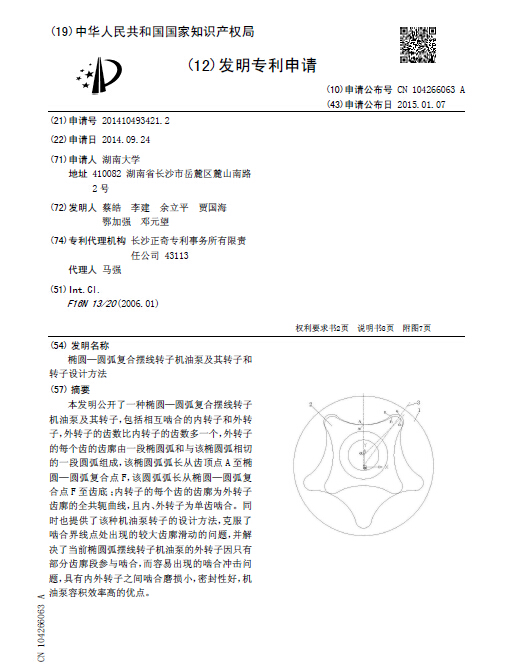

[發明公布] 橢圓—圓弧復合擺線轉子機油泵及其轉子和轉子設計方法

申請公布號：CN104266063A

申請公布日：2015.01.07

申請號：2014104934212

申請日：2014.09.24

申請人：湖南大學

發明人：蔡皓; 李建; 余立平; 賈國海; 鄂加強; 鄧元望

地址：410082湖南省長沙市岳麓區麓山南路2號

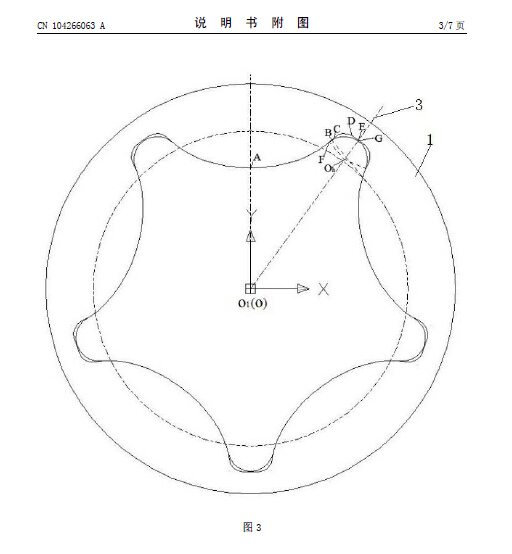

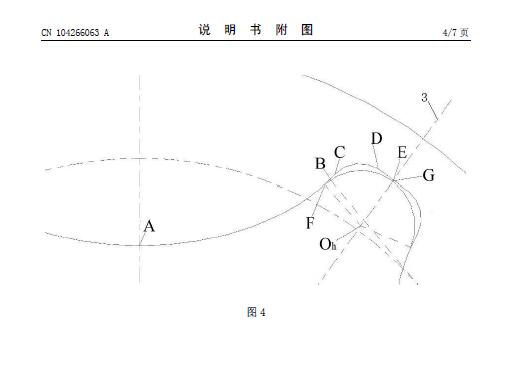

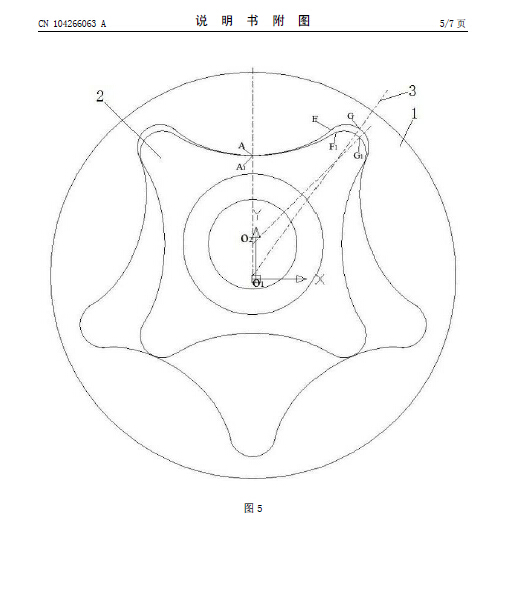

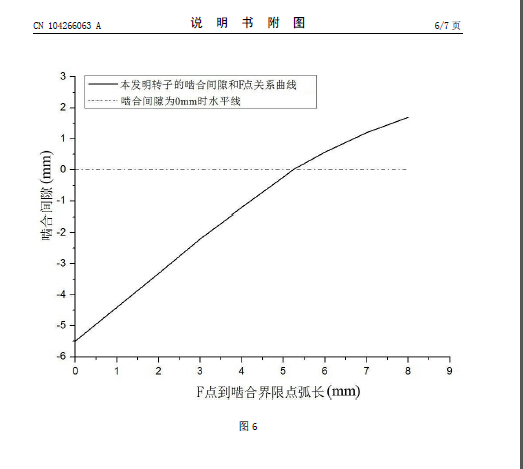

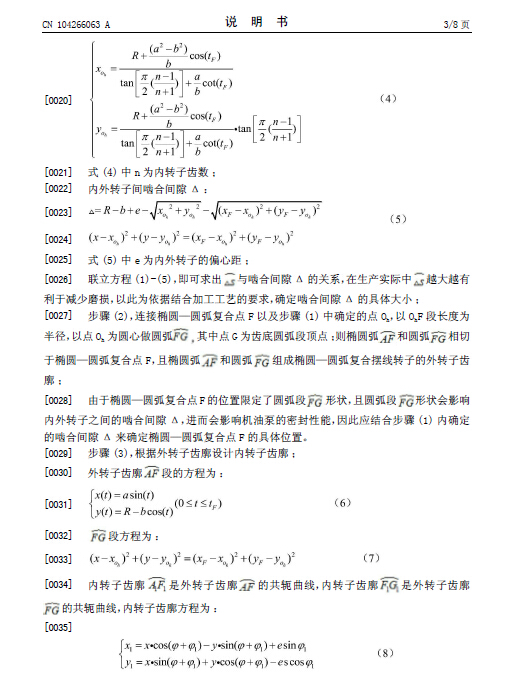

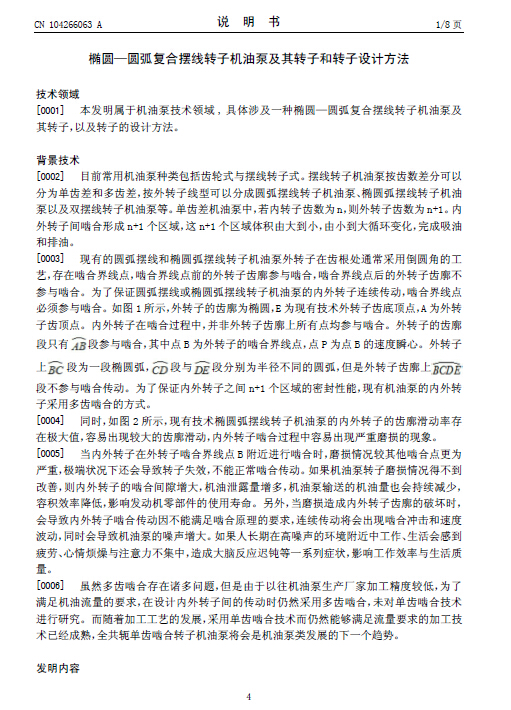

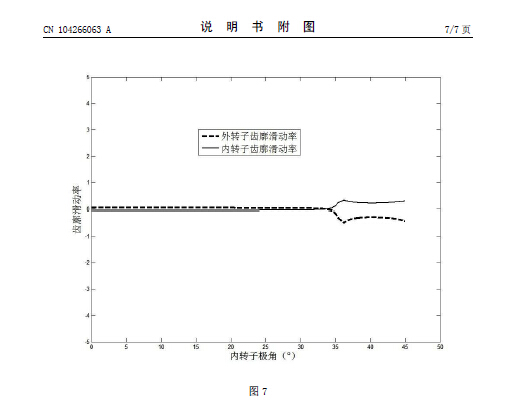

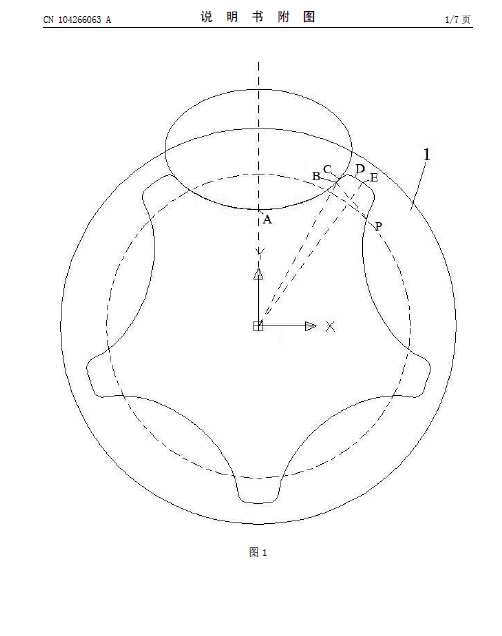

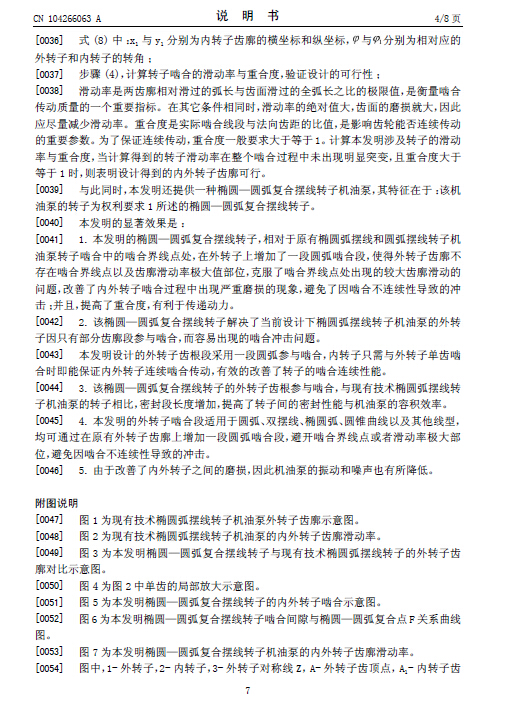

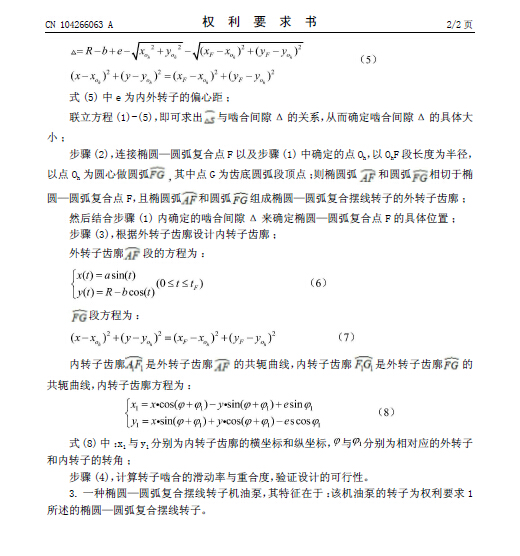

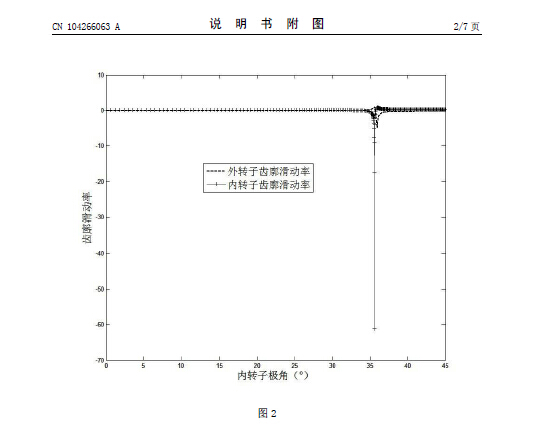

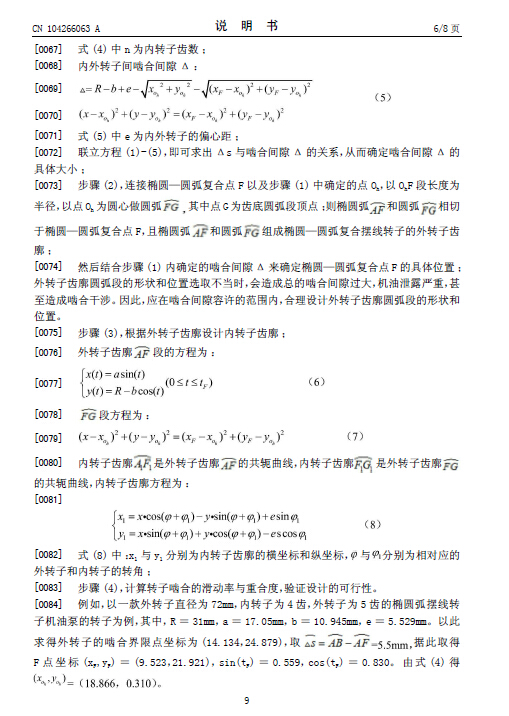

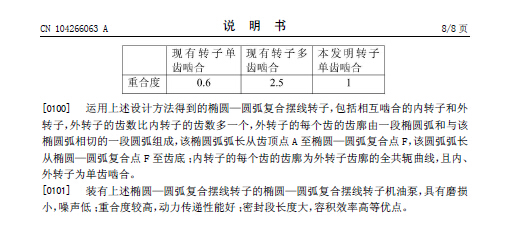

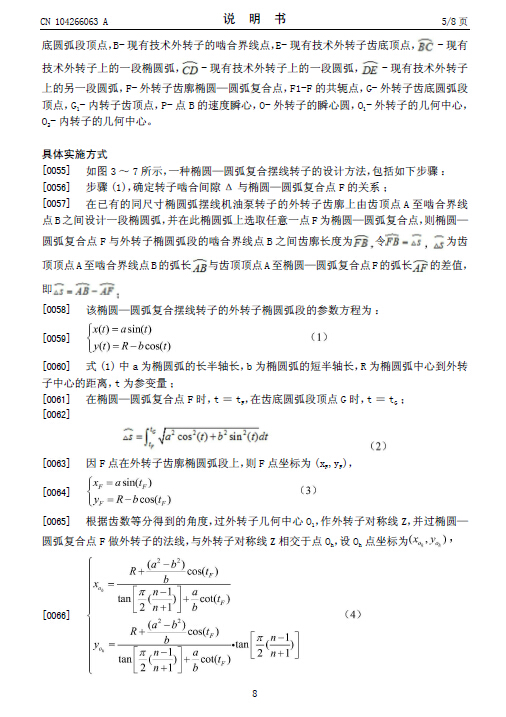

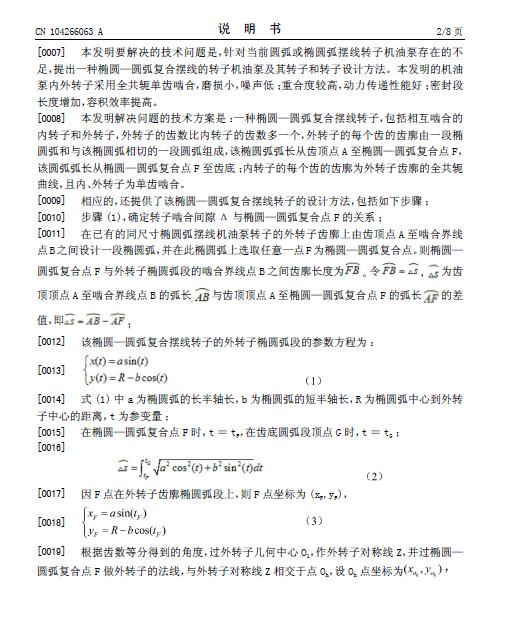

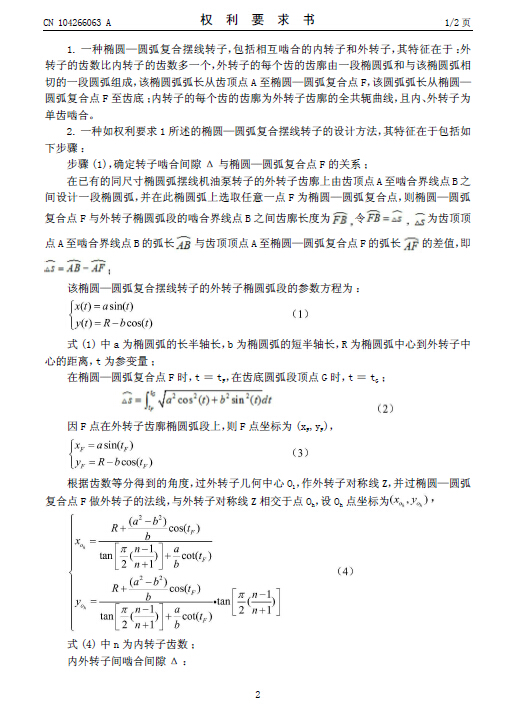

摘要： 本發明公開了一種橢圓—圓弧復合擺線轉子機油泵及其轉子，包括相互嚙合的內轉子和外轉子，外轉子的齒數比內轉子的齒數多一個，外轉子的每個齒的齒廓由一段橢圓弧和與該橢圓弧相切的一段圓弧組成，該橢圓弧弧長從齒頂點A至橢圓—圓弧復合點F，該圓弧弧長從橢圓—圓弧復合點F至齒底；內轉子的每個齒的齒廓為外轉子齒廓的全共軛曲線，且內、外轉子為單齒嚙合。同時也提供了該種機油泵轉子的設計方法，克服了嚙合界線點處出現的較大齒廓滑動的問題，并解決了當前橢圓弧擺線轉子機油泵的外轉子因只有部分齒廓段參與嚙合，而容易出現的嚙合沖擊問題，具有內外轉子之間嚙合磨損小，密封性好，機油泵容積效率高的優點。
