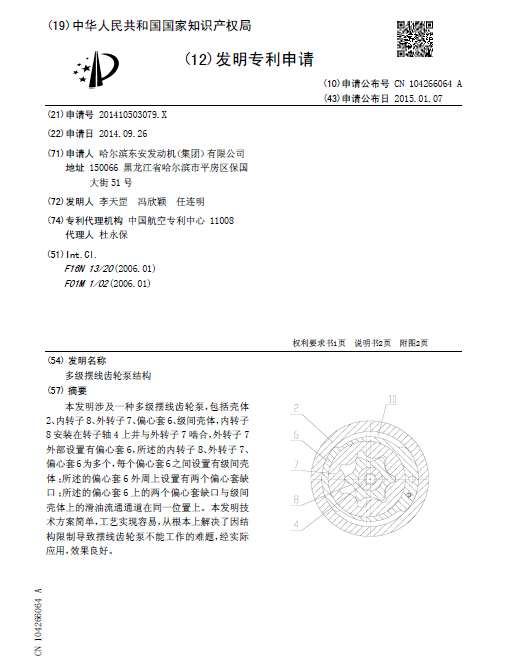

[發明公布] 多級擺線齒輪泵結構

申請公布號：CN104266064A

申請公布日：2015.01.07

申請號：201410503079X

申請日：2014.09.26

申請人：哈爾濱東安發動機（集團）有限公司

發明人：李天罡; 馮欣穎; 任連明

地址：150066黑龍江省哈爾濱市平房區保國大街51號

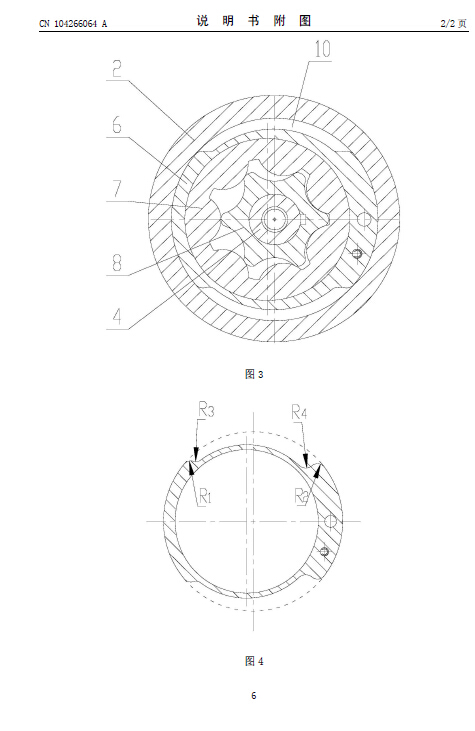

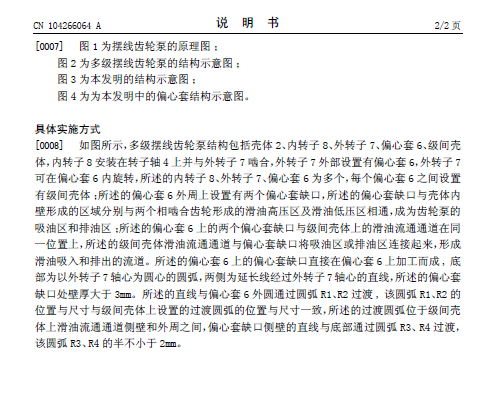

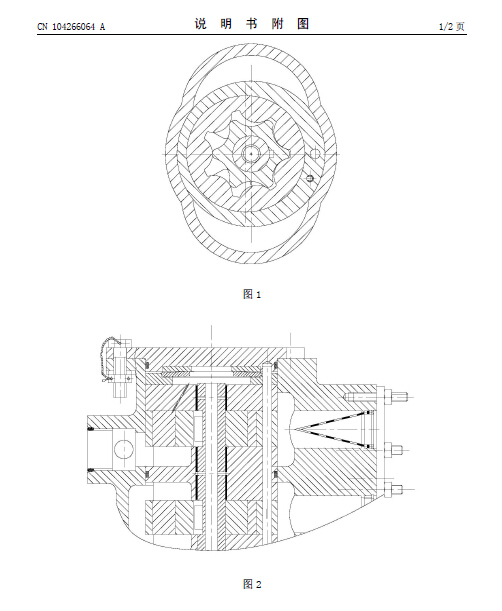

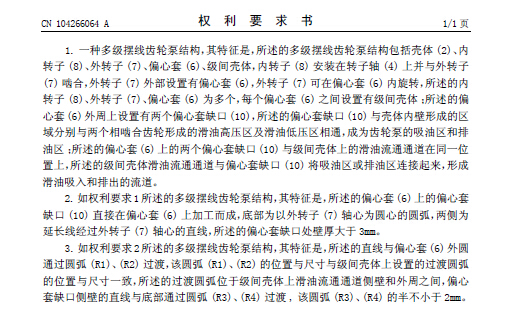

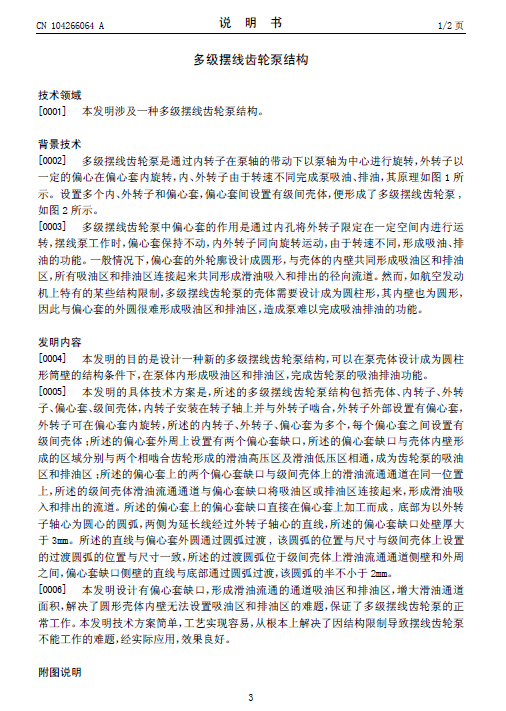

摘要： 本發明涉及一種多級擺線齒輪泵，包括殼體2、內轉子8、外轉子7、偏心套6、級間殼體，內轉子8安裝在轉子軸4上并與外轉子7嚙合，外轉子7外部設置有偏心套6，所述的內轉子8、外轉子7、偏心套6為多個，每個偏心套6之間設置有級間殼體；所述的偏心套6外周上設置有兩個偏心套缺口；所述的偏心套6上的兩個偏心套缺口與級間殼體上的滑油流通通道在同一位置上。本發明技術方案簡單，工藝實現容易，從根本上解決了因結構限制導致擺線齒輪泵不能工作的難題，經實際應用，效果良好。
