[發明公布] 一種鋼構吊裝夾具

申請公布號：CN104310209A

申請公布日：2015.01.28

申請號：2014104687997

申請日：2014.09.15

申請人：安徽鴻路鋼結構（集團）股份有限公司

發明人：葉正林; 朱亦翔

地址：231131安徽省合肥市雙鳳工業區

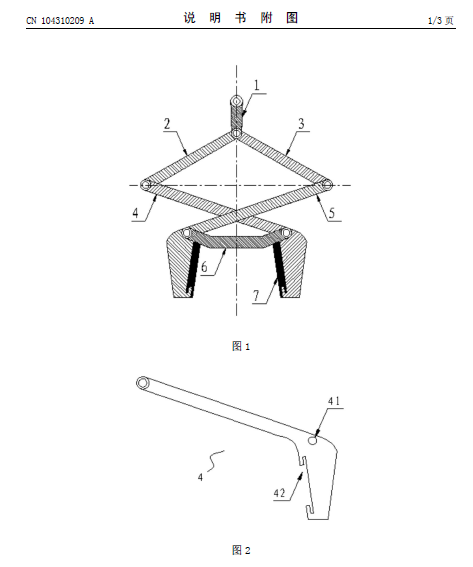

摘要： 本發明涉及一種鋼構吊裝夾具，所述吊裝夾具包括：吊鉤、第一連接桿、第二連接桿、第一彎鉤、第二彎鉤以及連接塊，在吊鉤下端鉸接有第一連接桿和第二連接桿，且第一連接桿和第二連接桿分別設置在吊鉤的兩側；在第一連接桿下端鉸接第一彎鉤，在第二連接桿下端鉸接第二彎鉤，第一彎鉤和第二彎鉤相互交叉，且連接塊將第一彎鉤和第二彎鉤連接在一起。本發明所述吊裝夾具，可以實現鋼板、工字鋼、H型鋼、槽鋼、方鋼管的吊運任務，該結構簡單，設計合理，有效消除現有鋼絲繩套吊裝存在的安全隱患，其使用方便，通過更換摩擦片提高吊裝夾具的吊裝效果，其經濟實用，實施效果顯著。
