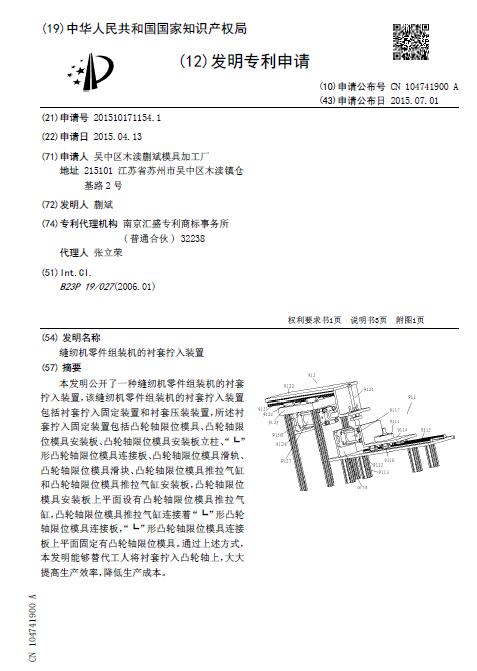

[發明公布] 縫紉機零件組裝機的襯套擰入裝置

申請公布號：CN104741900A

申請公布日：2015.07.01

申請號：2015101711541

申請日：2015.04.13

申請人：吳中區木瀆蒯斌模具加工廠

發明人：蒯斌

地址：215101江蘇省蘇州市吳中區木瀆鎮倉基路2號

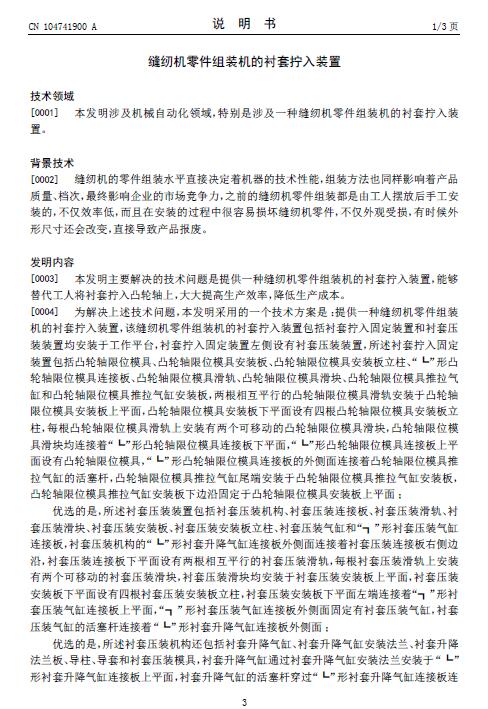

摘要： 本發明公開了一種縫紉機零件組裝機的襯套擰入裝置，該縫紉機零件組裝機的襯套擰入裝置包括襯套擰入固定裝置和襯套壓裝裝置，所述襯套擰入固定裝置包括凸輪軸限位模具、凸輪軸限位模具安裝板、凸輪軸限位模具安裝板立柱、“┗”形凸輪軸限位模具連接板、凸輪軸限位模具滑軌、凸輪軸限位模具滑塊、凸輪軸限位模具推拉氣缸和凸輪軸限位模具推拉氣缸安裝板，凸輪軸限位模具安裝板上平面設有凸輪軸限位模具推拉氣缸，凸輪軸限位模具推拉氣缸連接著“┗”形凸輪軸限位模具連接板，“┗”形凸輪軸限位模具連接板上平面固定有凸輪軸限位模具。通過上述方式，本發明能夠替代工人將襯套擰入凸輪軸上，大大提高生產效率，降低生產成本。
