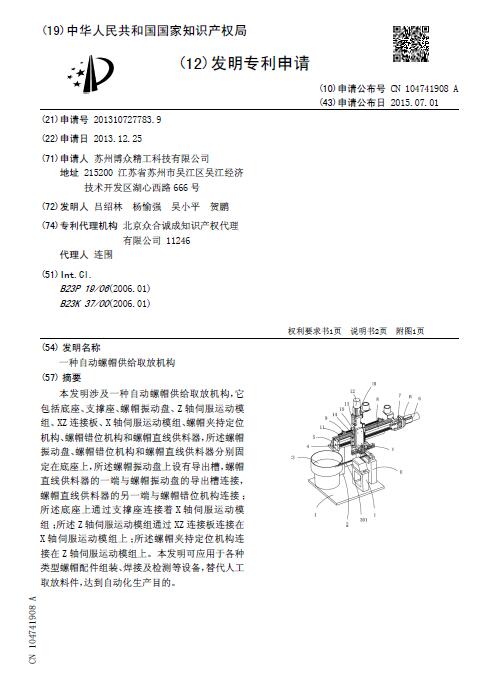

[發明公布] 一種自動螺帽供給取放機構

申請公布號：CN104741908A

申請公布日：2015.07.01

申請號：2013107277839

申請日：2013.12.25

申請人：蘇州博眾精工科技有限公司

發明人：呂紹林; 楊愉強; 吳小平; 賀鵬

地址：215200江蘇省蘇州市吳江區吳江經濟技術開發區湖心西路666號

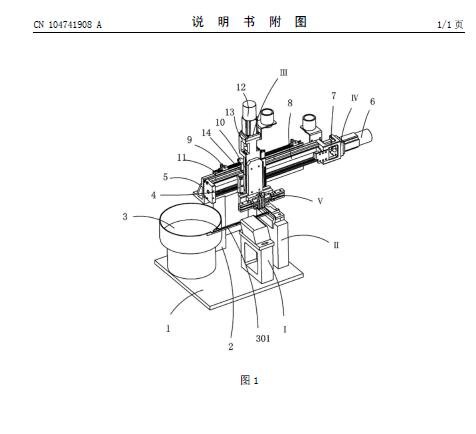

摘要： 本發明涉及一種自動螺帽供給取放機構，它包括底座、支撐座、螺帽振動盤、Z軸伺服運動模組、XZ連接板、X軸伺服運動模組、螺帽夾持定位機構、螺帽錯位機構和螺帽直線供料器，所述螺帽振動盤、螺帽錯位機構和螺帽直線供料器分別固定在底座上，所述螺帽振動盤上設有導出槽，螺帽直線供料器的一端與螺帽振動盤的導出槽連接，螺帽直線供料器的另一端與螺帽錯位機構連接；所述底座上通過支撐座連接著X軸伺服運動模組；所述Z軸伺服運動模組通過XZ連接板連接在X軸伺服運動模組上；所述螺帽夾持定位機構連接在Z軸伺服運動模組上。本發明可應用于各種類型螺帽配件組裝、焊接及檢測等設備，替代人工取放料件，達到自動化生產目的。
