[發明授權] 生物質無灰燃燒爐

·         授權公告號：CN103134177B

·         授權公告日：2015.07.01

·         申請號：2013100909630

·         申請日：2013.03.12

·         專利權人：張建臣

·         發明人：張建臣

·

·         地址：028000內蒙古自治區通遼市明仁大街新華書店西文化綜合樓609室

o 

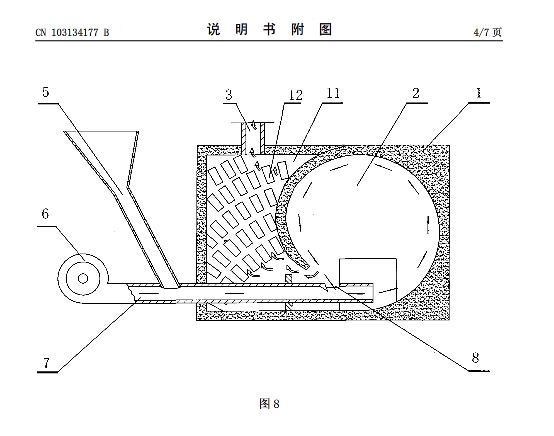

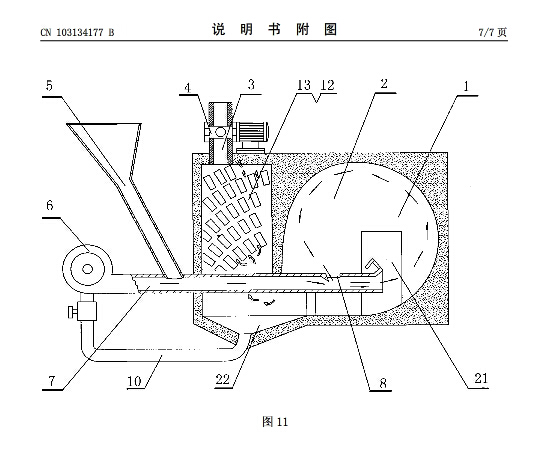

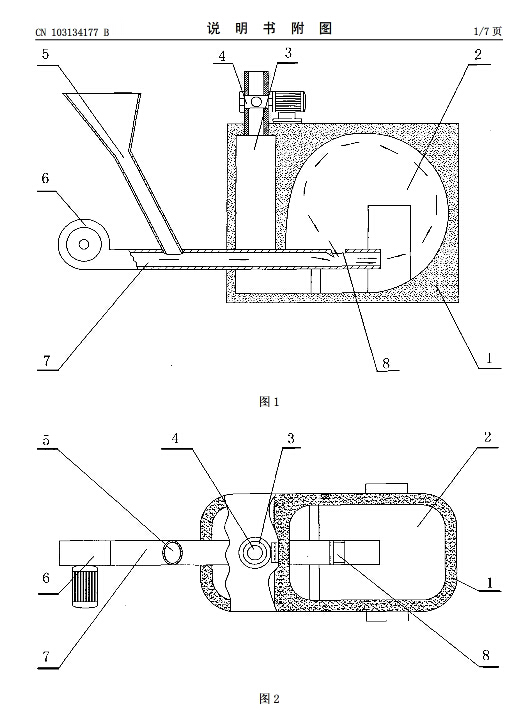

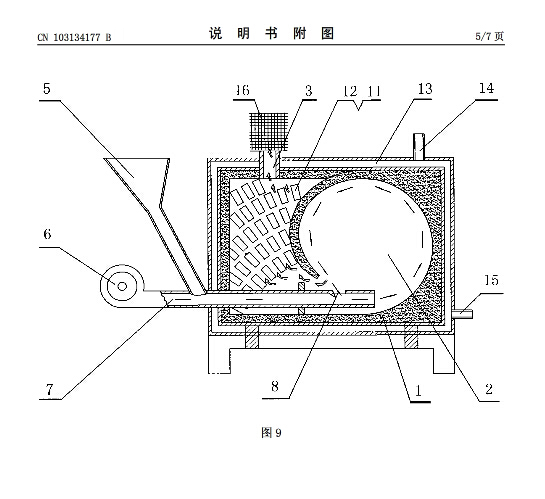

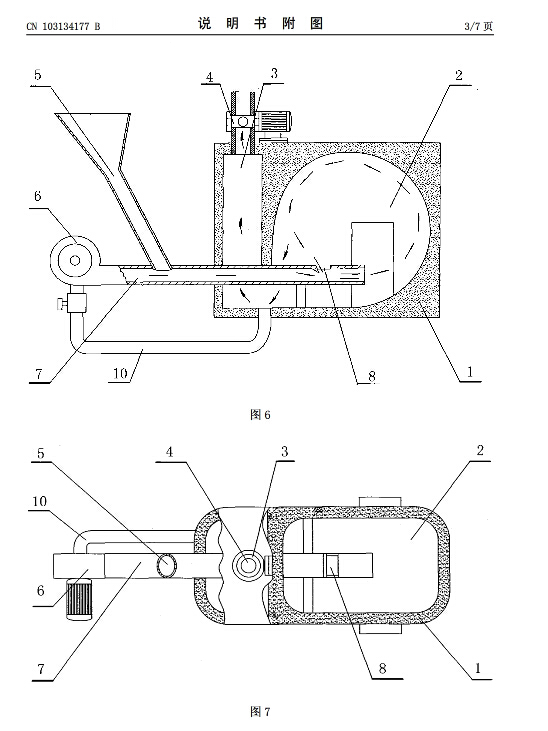

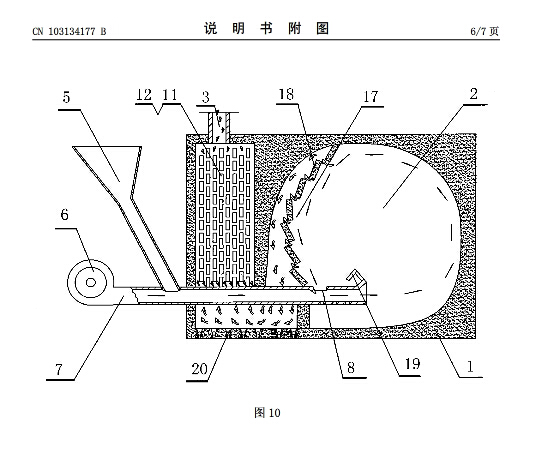

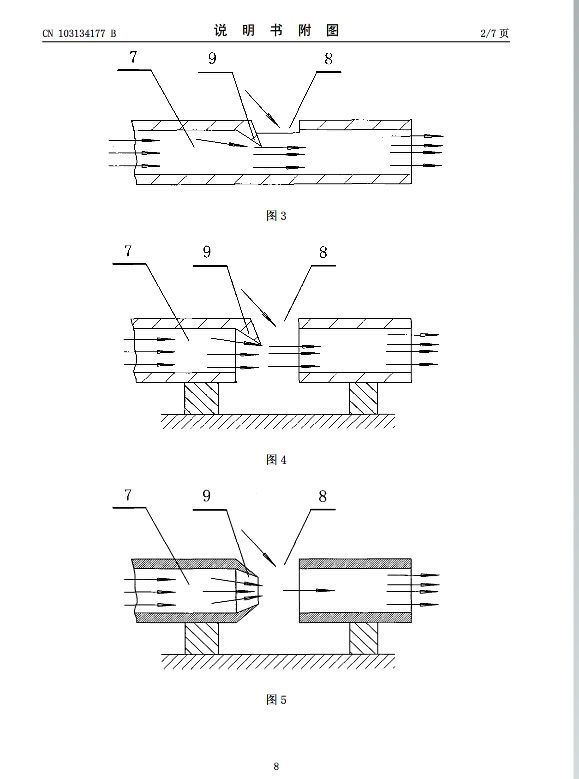

摘要： 本發明及一種供熱設備，即一種生物質無灰燃燒爐，其特點是：所說的送風管(7)端口所對的爐膛(2)內壁，以及送風管(7)上方的爐膛(2)內壁，是由圓弧面圓滑連接形成的圓拱形曲面，進入爐膛(2)的送風管(7)上側開有負壓口(8)，在負壓口(8)助燃風先經過的一側邊緣設有向后下方斜向彎折的壓風片(9)，爐體(1)外面送風管(7)接通燃料輸送管(5)。其有益效果是：燃料隨風進入爐膛后上下旋轉飛行燃燒，不易堆積，未燃盡的燃料被吸回送風管，再次噴出燃燒，燃燒更加充分，幾乎沒有灰分殘留。加之儲熱室儲存大量熱能，可提高爐膛溫度。送風管通過儲熱室，使燃料和助燃風得到預熱，大量助燃風取自爐膛，由此造成爐溫的持續積累，達到或接近壓縮秸稈及煤炭的熱量，可以作為熱風爐、熱水爐、油爐等多種換熱設備，替代燃煤爐具進行各種供熱作業，對于節約煤炭、保護環境、充分利用農作物秸稈、提高秸稈的價值和增加農民收入，都具有重要的意義。
