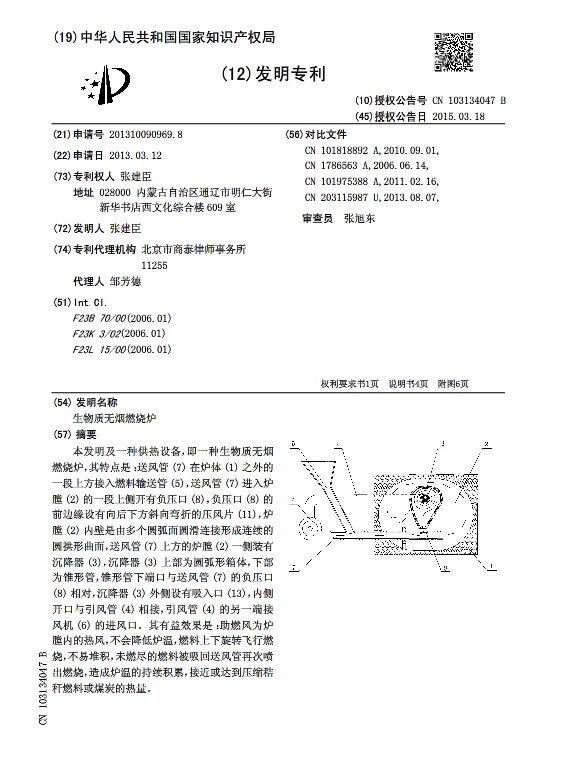

[發明授權] 生物質無煙燃燒爐

·         授權公告號：CN103134047B

·         授權公告日：2015.03.18

·         申請號：2013100909698

·         申請日：2013.03.12

·         專利權人：張建臣

·         發明人：張建臣

·

·

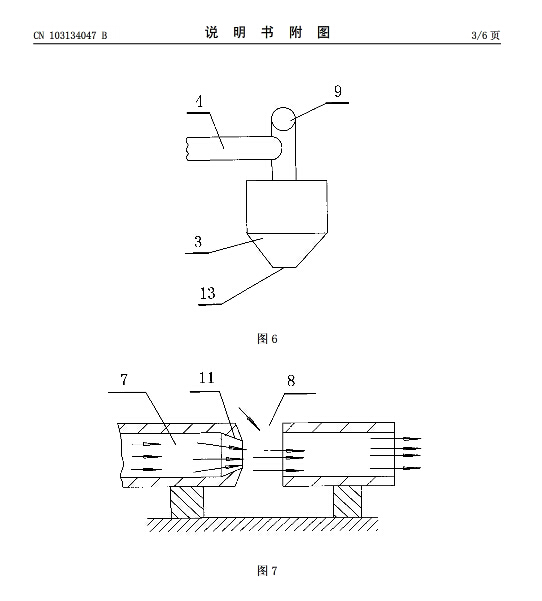

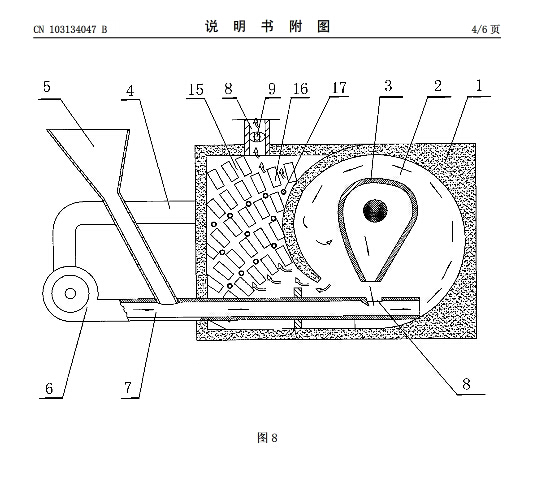

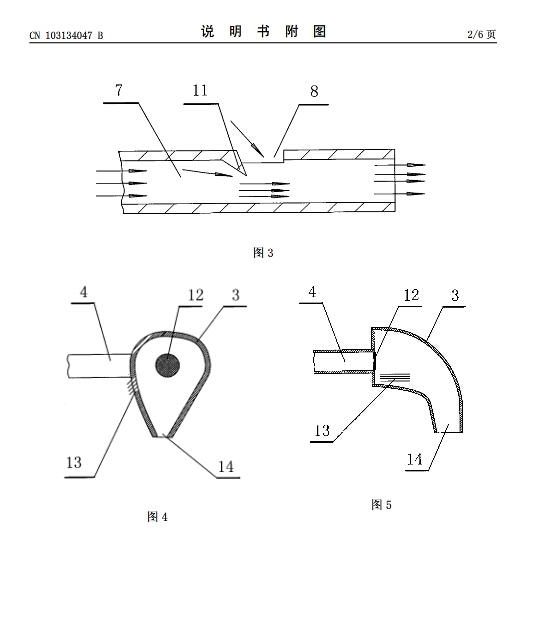

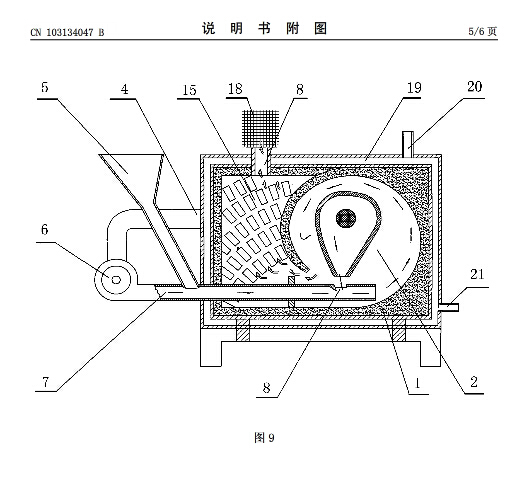

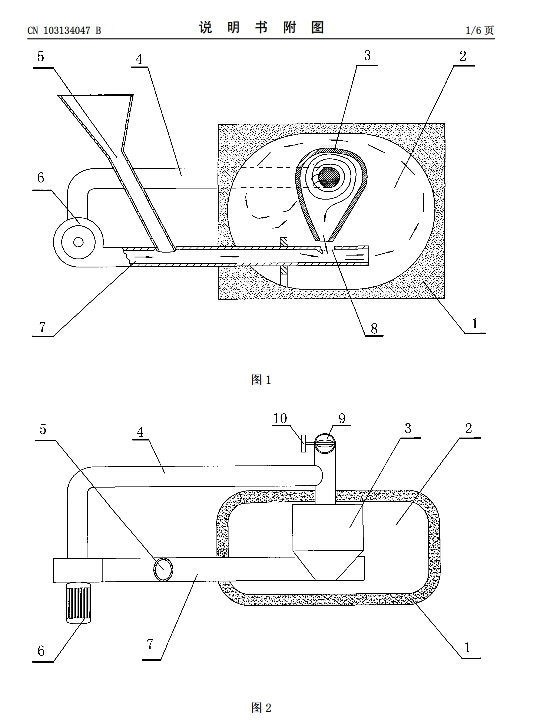

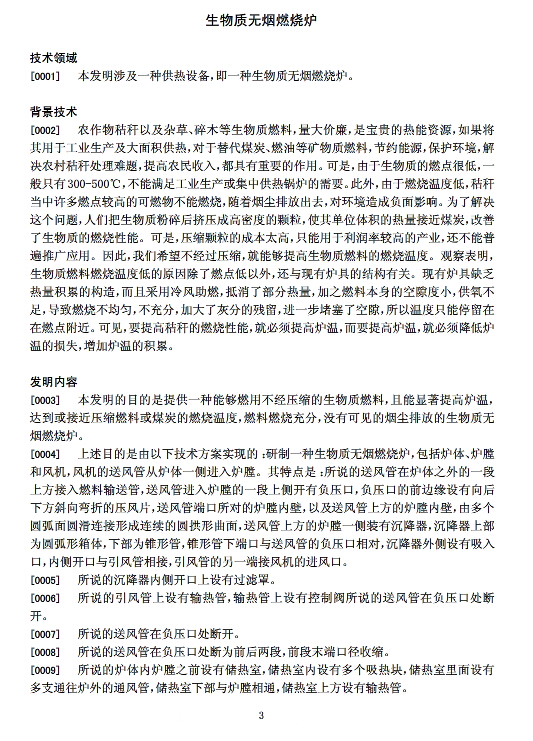

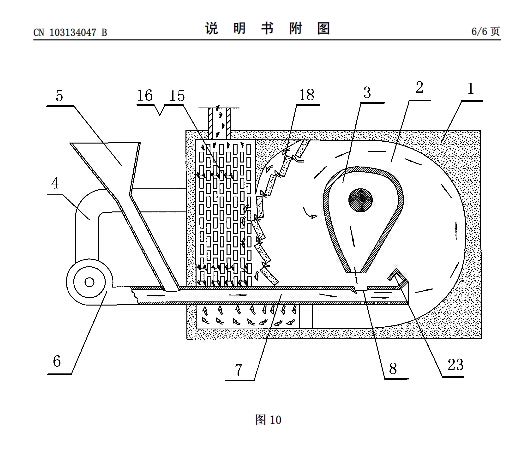

摘要： 本發明及一種供熱設備，即一種生物質無煙燃燒爐，其特點是：送風管(7)在爐體(1)之外的一段上方接入燃料輸送管(5)，送風管(7)進入爐膛(2)的一段上側開有負壓口(8)，負壓口(8)的前邊緣設有向后下方斜向彎折的壓風片(11)，爐膛(2)內壁是由多個圓弧面圓滑連接形成連續的圓拱形曲面，送風管(7)上方的爐膛(2)一側裝有沉降器(3)，沉降器(3)上部為圓弧形箱體，下部為錐形管，錐形管下端口與送風管(7)的負壓口(8)相對，沉降器(3)外側設有吸入口(13)，內側開口與引風管(4)相接，引風管(4)的另一端接風機(6)的進風口。其有益效果是：助燃風為爐膛內的熱風，不會降低爐溫，燃料上下旋轉飛行燃燒，不易堆積，未燃盡的燃料被吸回送風管再次噴出燃燒，造成爐溫的持續積累，接近或達到壓縮秸稈燃料或煤炭的熱量。
