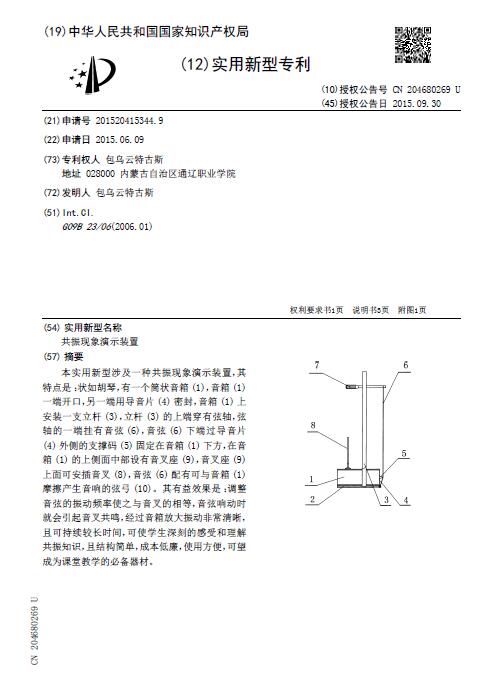

[實用新型] 共振現象演示裝置

授權公告號：CN204680269U

授權公告日：2015.09.30

申請號：2015204153449

申請日：2015.06.09

專利權人：包烏云特古斯

發明人：包烏云特古斯

地址：028000內蒙古自治區通遼職業學院

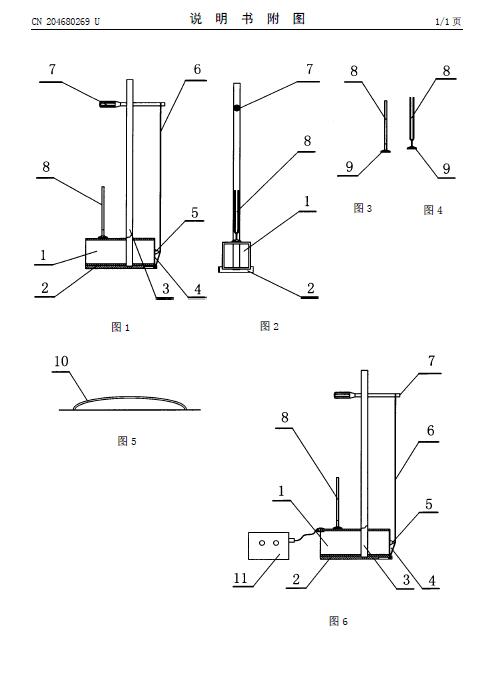

摘要： 本實用新型涉及一種共振現象演示裝置，其特點是：狀如胡琴，有一個筒狀音箱(1)，音箱(1)一端開口，另一端用導音片(4)密封，音箱(1)上安裝一支立桿(3)，立桿(3)的上端穿有弦軸，弦軸的一端掛有音弦(6)，音弦(6)下端過導音片(4)外側的支撐碼(5)固定在音箱(1)下方，在音箱(1)的上側面中部設有音叉座(9)，音叉座(9)上面可安插音叉(8)，音弦(6)配有可與音箱(1)摩擦產生音響的弦弓(10)。其有益效果是：調整音弦的振動頻率使之與音叉的相等，音弦響動時就會引起音叉共鳴，經過音箱放大振動非常清晰，且可持續較長時間，可使學生深刻的感受和理解共振知識，且結構簡單，成本低廉，使用方便，可望成為課堂教學的必備器材。
