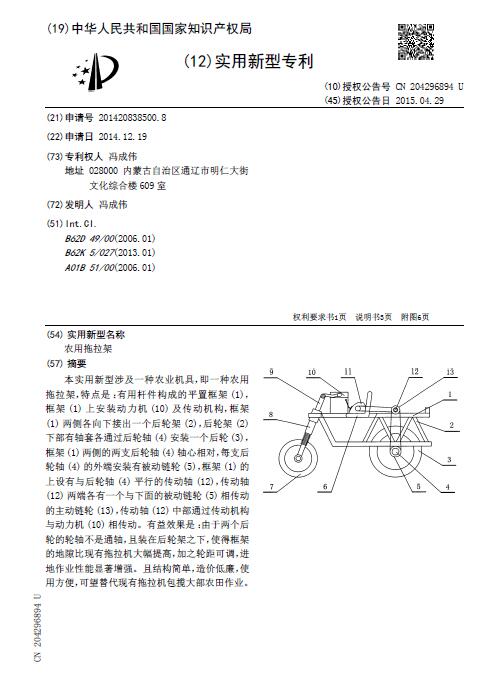

[實用新型] 農用拖拉架

授權公告號：CN204296894U

授權公告日：2015.04.29

申請號：2014208385008

申請日：2014.12.19

專利權人：馮成偉

發明人：馮成偉

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

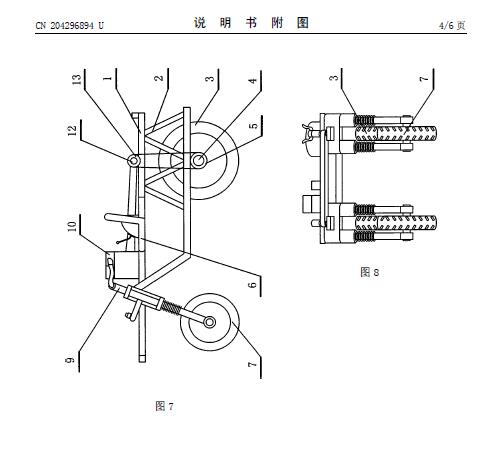

摘要： 本實用新型涉及一種農業機具，即一種農用拖拉架，特點是：有用桿件構成的平置框架(1)，框架(1)上安裝動力機(10)及傳動機構，框架(1)兩側各向下接出一個后輪架(2)，后輪架(2)下部有軸套各通過后輪軸(4)安裝一個后輪(3)，框架(1)兩側的兩支后輪軸(4)軸心相對，每支后輪軸(4)的外端安裝有被動鏈輪(5)，框架(1)的上設有與后輪軸(4)平行的傳動軸(12)，傳動軸(12)兩端各有一個與下面的被動鏈輪(5)相傳動的主動鏈輪(13)，傳動軸(12)中部通過傳動機構與動力機(10)相傳動。有益效果是：由于兩個后輪的輪軸不是通軸，且裝在后輪架之下，使得框架的地隙比現有拖拉機大幅提高，加之輪距可調，進地作業性能顯著增強。且結構簡單，造價低廉，使用方便，可望替代現有拖拉機包攬大部農田作業。
