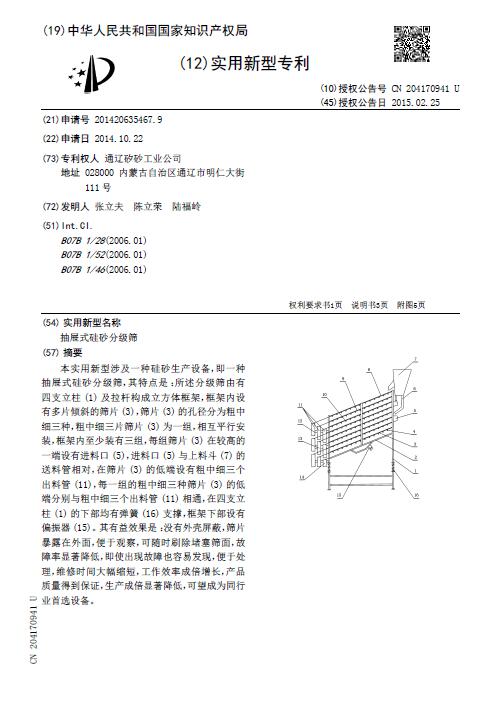

[實用新型] 抽屜式硅砂分級篩

授權公告號：CN204170941U

授權公告日：2015.02.25

申請號：2014206354679

申請日：2014.10.22

專利權人：通遼矽砂工業公司

發明人：張立夫; 陳立榮; 陸福嶺

地址：028000內蒙古自治區通遼市明仁大街111號

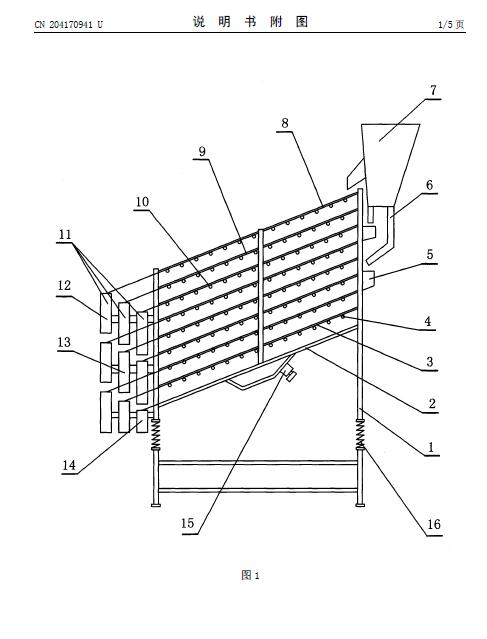

摘要： 本實用新型涉及一種硅砂生產設備，即一種抽屜式硅砂分級篩，其特點是：所述分級篩由有四支立柱(1)及拉桿構成立方體框架，框架內設有多片傾斜的篩片(3)，篩片(3)的孔徑分為粗中細三種，粗中細三片篩片(3)為一組，相互平行安裝，框架內至少裝有三組，每組篩片(3)在較高的一端設有進料口(5)，進料口(5)與上料斗(7)的送料管相對，在篩片(3)的低端設有粗中細三個出料管(11)，每一組的粗中細三種篩片(3)的低端分別與粗中細三個出料管(11)相通，在四支立柱(1)的下部均有彈簧(16)支撐，框架下部設有偏振器(15)。其有益效果是：沒有外殼屏蔽，篩片暴露在外面，便于觀察，可隨時刷除堵塞篩面，故障率顯著降低，即使出現故障也容易發現，便于處理，維修時間大幅縮短，工作效率成倍增長，產品質量得到保證，生產成倍顯著降低，可望成為同行業首選設備。
