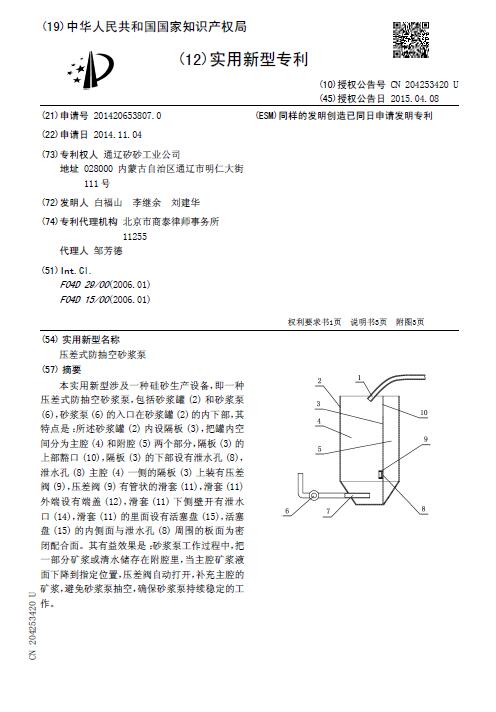

[實用新型] 壓差式防抽空砂漿泵

授權公告號：CN204253420U

授權公告日：2015.04.08

申請號：2014206538070

申請日：2014.11.04

專利權人：通遼矽砂工業公司

發明人：白福山; 李繼余; 劉建華

地址：028000內蒙古自治區通遼市明仁大街111號

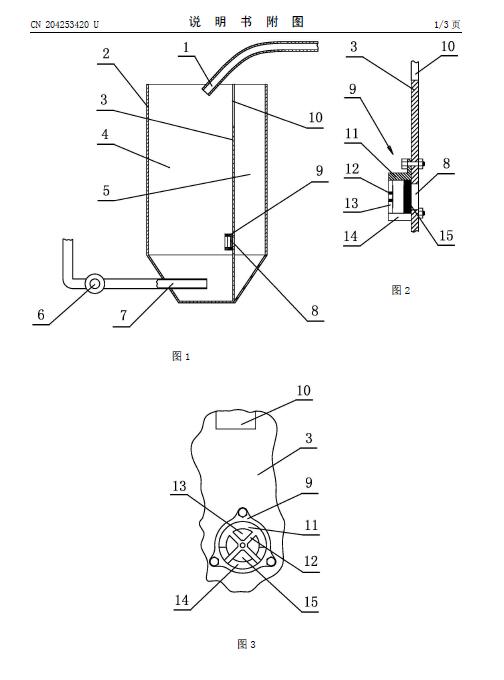

摘要： 本實用新型涉及一種硅砂生產設備，即一種壓差式防抽空砂漿泵，包括砂漿罐(2)和砂漿泵(6)，砂漿泵(6)的入口在砂漿罐(2)的內下部，其特點是：所述砂漿罐(2)內設隔板(3)，把罐內空間分為主腔(4)和附腔(5)兩個部分，隔板(3)的上部豁口(10)，隔板(3)的下部設有泄水孔(8)，泄水孔(8)主腔(4)一側的隔板(3)上裝有壓差閥(9)，壓差閥(9)有管狀的滑套(11)，滑套(11)外端設有端蓋(12)，滑套(11)下側壁開有泄水口(14)，滑套(11)的里面設有活塞盤(15)，活塞盤(15)的內側面與泄水孔(8)周圍的板面為密閉配合面。其有益效果是：砂漿泵工作過程中，把一部分礦漿或清水儲存在附腔里，當主腔礦漿液面下降到指定位置，壓差閥自動打開，補充主腔的礦漿，避免砂漿泵抽空，確保砂漿泵持續穩定的工作。
