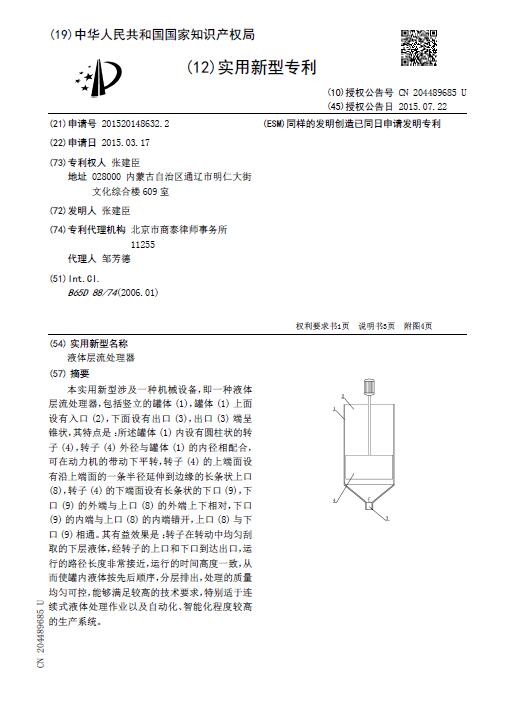

[實用新型] 液體層流處理器

授權公告號：CN204489685U

授權公告日：2015.07.22

申請號：2015201486322

申請日：2015.03.17

專利權人：張建臣

發明人：張建臣

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

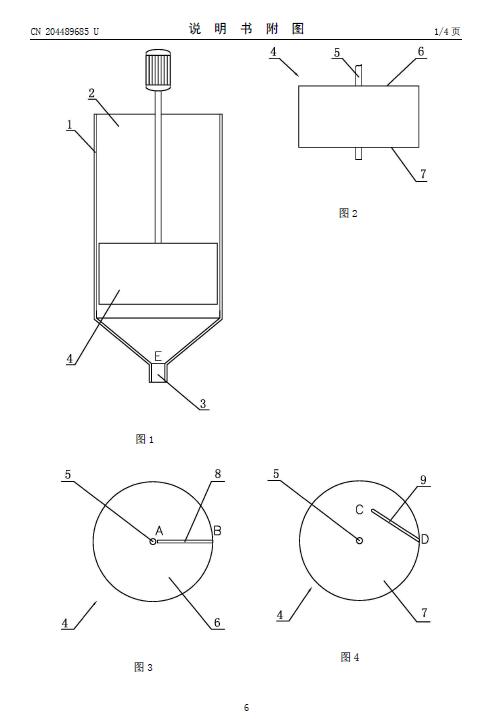

摘要： 本實用新型涉及一種機械設備，即一種液體層流處理器，包括豎立的罐體(1)，罐體(1)上面設有入口(2)，下面設有出口(3)，出口(3)端呈錐狀，其特點是：所述罐體(1)內設有圓柱狀的轉子(4)，轉子(4)外徑與罐體(1)的內徑相配合，可在動力機的帶動下平轉，轉子(4)的上端面設有沿上端面的一條半徑延伸到邊緣的長條狀上口(8)，轉子(4)的下端面設有長條狀的下口(9)，下口(9)的外端與上口(8)的外端上下相對，下口(9)的內端與上口(8)的內端錯開，上口(8)與下口(9)相通。其有益效果是：轉子在轉動中均勻刮取的下層液體，經轉子的上口和下口到達出口，運行的路徑長度非常接近，運行的時間高度一致，從而使罐內液體按先后順序，分層排出，處理的質量均勻可控，能夠滿足較高的技術要求，特別適于連續式液體處理作業以及自動化、智能化程度較高的生產系統。
