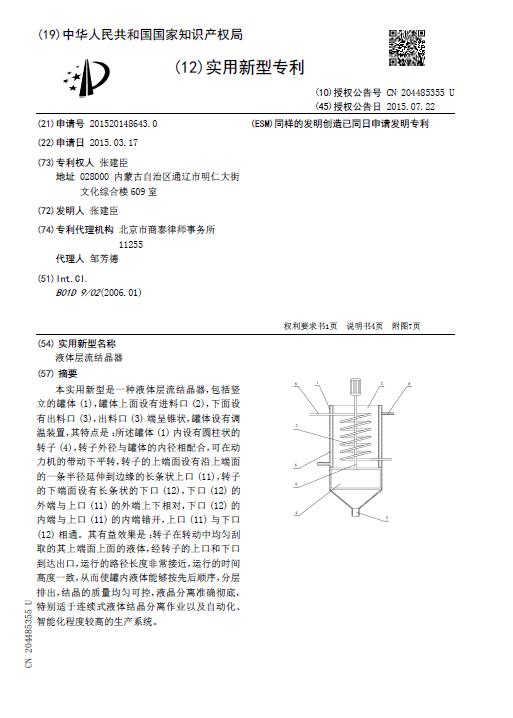

[實用新型] 液體層流結晶器

授權公告號：CN204485355U

授權公告日：2015.07.22

申請號：2015201486430

申請日：2015.03.17

專利權人：張建臣

發明人：張建臣

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

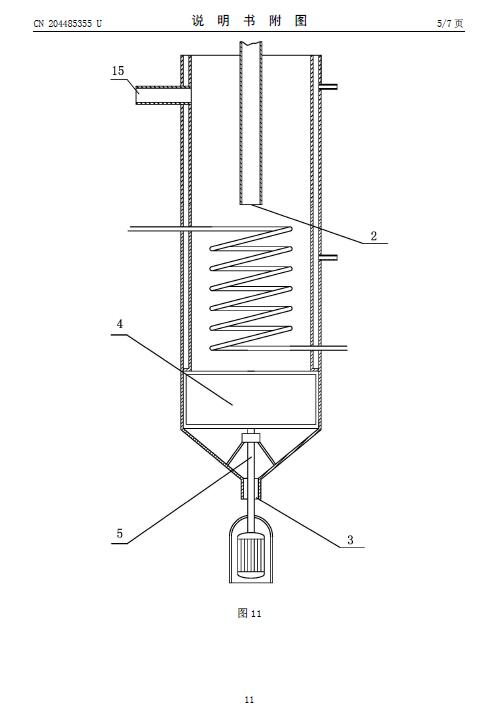

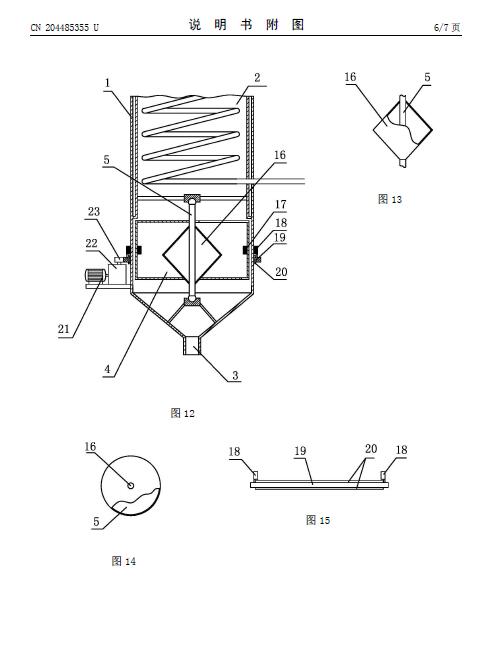

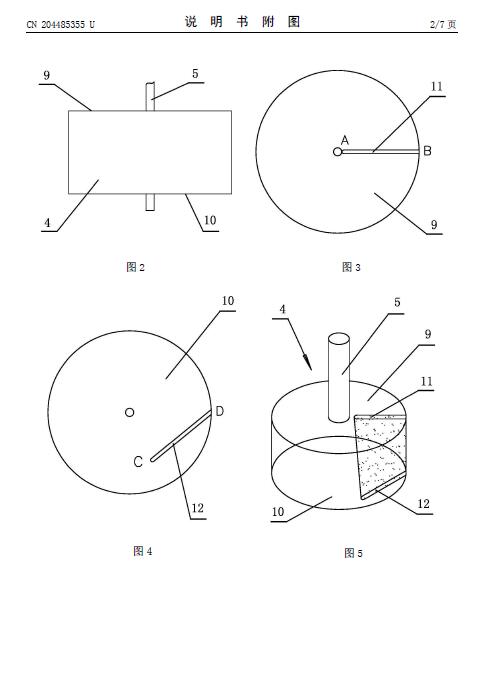

摘要： 本實用新型是一種液體層流結晶器，包括豎立的罐體(1)，罐體上面設有進料口(2)，下面設有出料口(3)，出料口(3)端呈錐狀，罐體設有調溫裝置，其特點是：所述罐體(1)內設有圓柱狀的轉子(4)，轉子外徑與罐體的內徑相配合，可在動力機的帶動下平轉，轉子的上端面設有沿上端面的一條半徑延伸到邊緣的長條狀上口(11)，轉子的下端面設有長條狀的下口(12)，下口(12)的外端與上口(11)的外端上下相對，下口(12)的內端與上口(11)的內端錯開，上口(11)與下口(12)相通。其有益效果是：轉子在轉動中均勻刮取的其上端面上面的液體，經轉子的上口和下口到達出口，運行的路徑長度非常接近，運行的時間高度一致，從而使罐內液體能夠按先后順序，分層排出，結晶的質量均勻可控，液晶分離準確徹底，特別適于連續式液體結晶分離作業以及自動化、智能化程度較高的生產系統。
