[實用新型] 防凍太陽能熱水工程系統

授權公告號：CN204574548U

授權公告日：2015.08.19

申請號：2015201492183

申請日：2015.03.10

專利權人：韓志偉; 張健; 楊成棟

發明人：韓志偉; 張健; 楊成棟

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

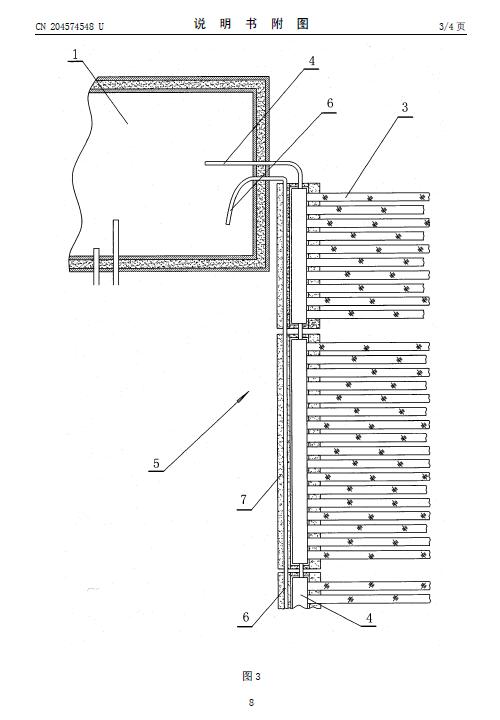

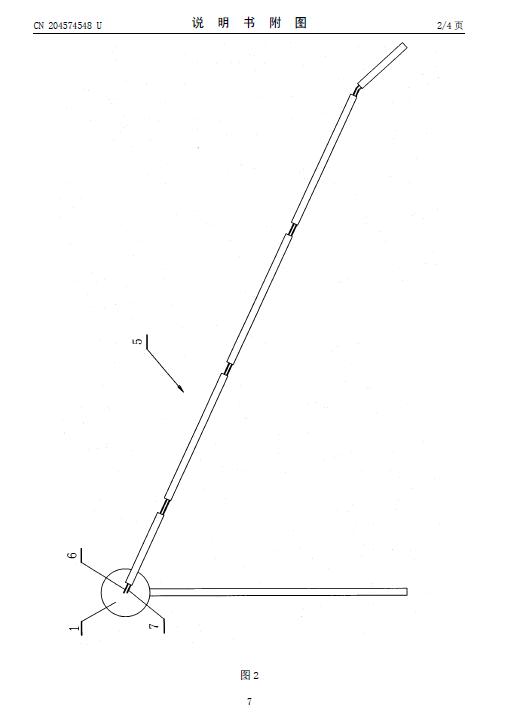

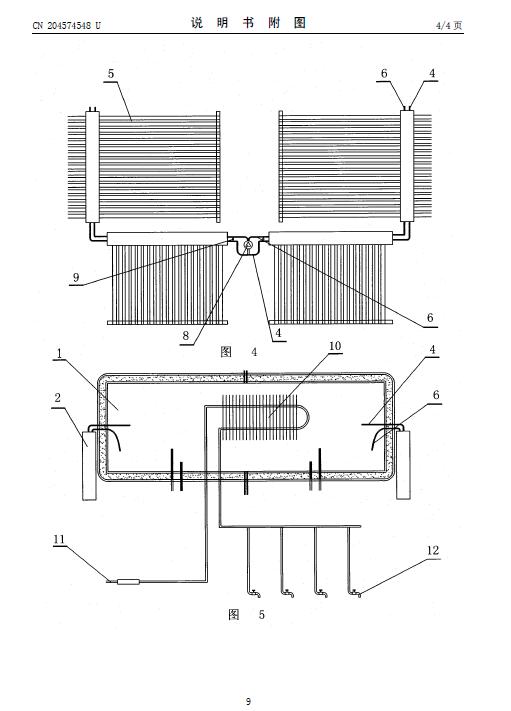

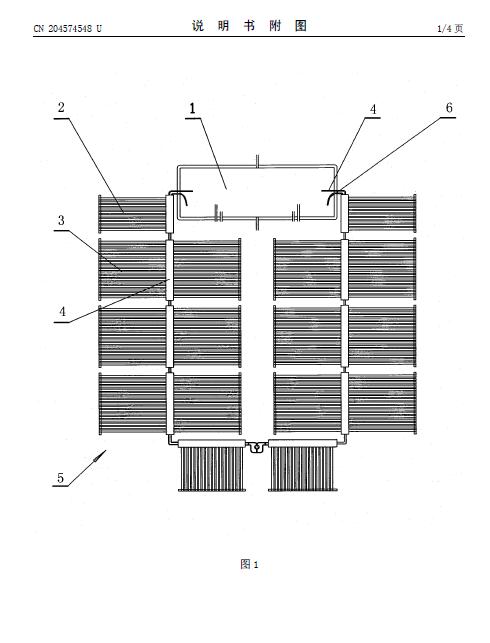

摘要： 本實用新型涉及一種防凍太陽能熱水工程系統，包括集熱器(2)、儲熱水箱(1)和管道，其中的集熱器(2)有多組，每一組集熱器(2)均有多支集熱管(3)，集熱管(3)的一端接入輸熱管(4)，各組集熱器(2)的輸熱管(4)連接形成組合集熱片(5)，組合集熱片(5)前端輸熱管(4)接入儲熱水箱(1)，組合集熱片(5)后端通過回流管(6)與儲熱水箱(1)接通，其特點是：所述儲熱水箱(1)外面的回流管(6)貼附在輸熱管(4)的外面。其有益效果是：回水管借助輸熱管的溫度而避免冰凍，可以在嚴寒季節持續作業，解決了太陽能熱水工程的關鍵問題，為大規模開發利用太陽能，實現太陽能冬季供熱提供了條件，且具有結構簡單，造價低廉，使用方便等特點，可望成為用戶的首選設備，應用前景十分可觀。
