[實用新型] 制取飲用水的太陽能熱水器

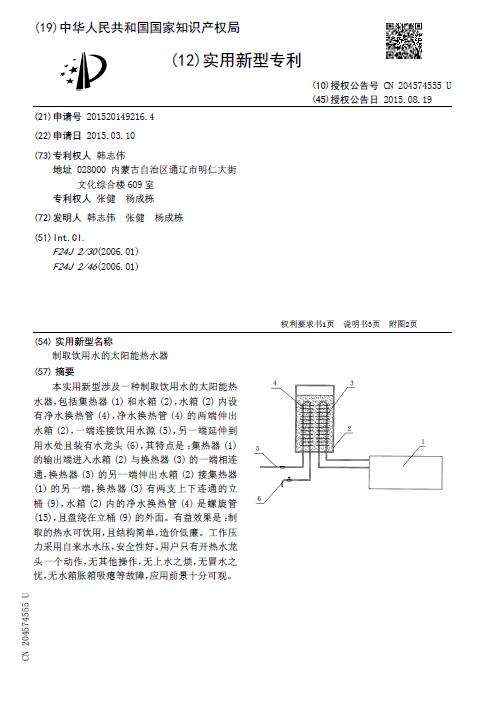

授權公告號：CN204574555U

授權公告日：2015.08.19

申請號：2015201492164

申請日：2015.03.10

專利權人：韓志偉; 張健; 楊成棟

發明人：韓志偉; 張健; 楊成棟

地址：028000內蒙古自治區通遼市明仁大街文化綜合樓609室

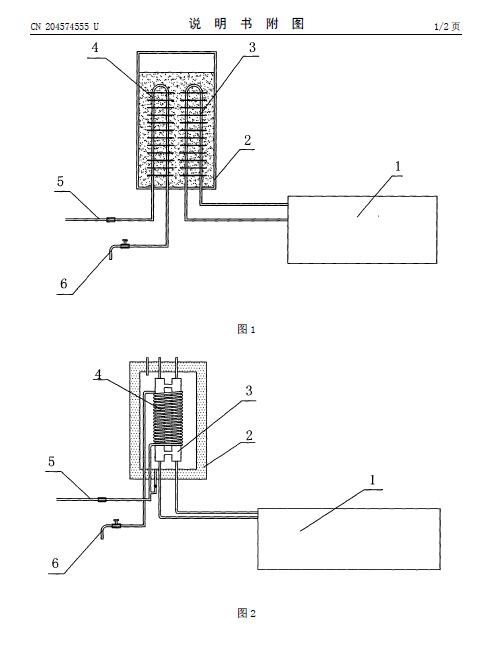

摘要： 本實用新型涉及一種制取飲用水的太陽能熱水器，包括集熱器(1)和水箱(2)，水箱(2)內設有凈水換熱管(4)，凈水換熱管(4)的兩端伸出水箱(2)，一端連接飲用水源(5)，另一端延伸到用水處且裝有水龍頭(6)，其特點是：集熱器(1)的輸出端進入水箱(2)與換熱器(3)的一端相連通，換熱器(3)的另一端伸出水箱(2)接集熱器(1)的另一端，換熱器(3)有兩支上下連通的立桶(9)，水箱(2)內的凈水換熱管(4)是螺旋管(15)，且盤繞在立桶(9)的外面。有益效果是：制取的熱水可飲用，且結構簡單，造價低廉。工作壓力采用自來水水壓，安全性好。用戶只有開熱水龍頭一個動作，無其他操作，無上水之煩，無冒水之憂，無水箱脹箱吸癟等故障，應用前景十分可觀。
