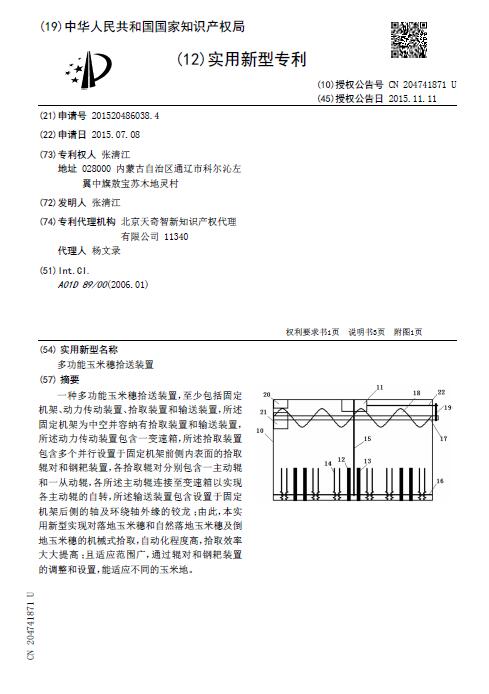

[實用新型] 多功能玉米穗拾送裝置

授權公告號：CN204741871U

授權公告日：2015.11.11

申請號：2015204860384

申請日：2015.07.08

專利權人：張清江

發明人：張清江

地址：028000內蒙古自治區通遼市科爾沁左翼中旗敖寶蘇木地靈村

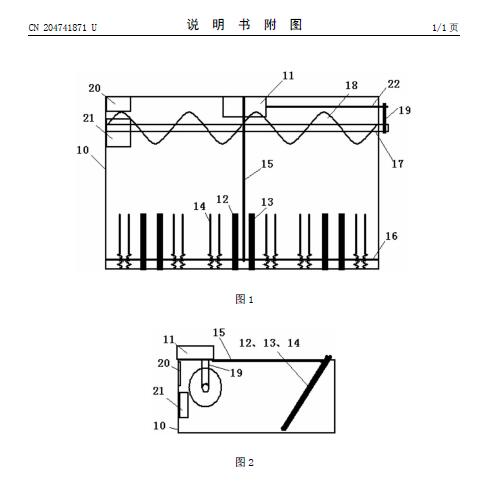

摘要： 一種多功能玉米穗拾送裝置，至少包括固定機架、動力傳動裝置、拾取裝置和輸送裝置，所述固定機架為中空并容納有拾取裝置和輸送裝置，所述動力傳動裝置包含一變速箱，所述拾取裝置包含多個并行設置于固定機架前側內表面的拾取輥對和鋼耙裝置，各拾取輥對分別包含一主動輥和一從動輥，各所述主動輥連接至變速箱以實現各主動輥的自轉，所述輸送裝置包含設置于固定機架后側的軸及環繞軸外緣的鉸龍；由此，本實用新型實現對落地玉米穗和自然落地玉米穗及倒地玉米穗的機械式拾取，自動化程度高，拾取效率大大提高；且適應范圍廣，通過輥對和鋼耙裝置的調整和設置，能適應不同的玉米地。
