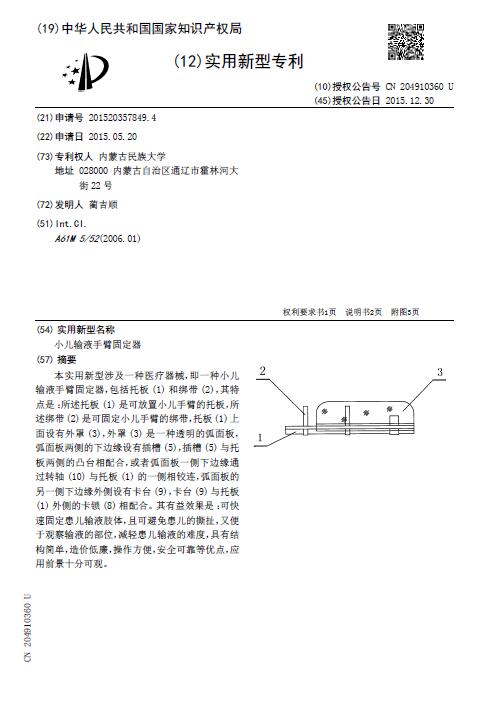

[實用新型] 小兒輸液手臂固定器

授權公告號：CN204910360U

授權公告日：2015.12.30

申請號：2015203578494

申請日：2015.05.20

專利權人：內蒙古民族大學

發明人：藺吉順

地址：028000內蒙古自治區通遼市霍林河大街22號

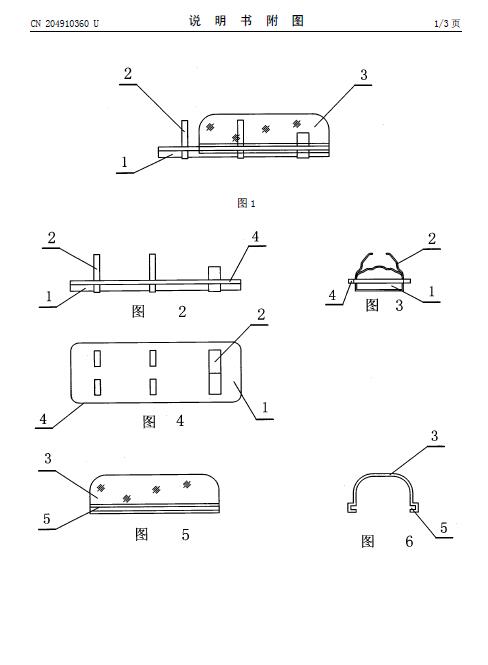

摘要： 本實用新型涉及一種醫療器械，即一種小兒輸液手臂固定器，包括托板(1)和綁帶(2)，其特點是：所述托板(1)是可放置小兒手臂的托板，所述綁帶(2)是可固定小兒手臂的綁帶，托板(1)上面設有外罩(3)，外罩(3)是一種透明的弧面板，弧面板兩側的下邊緣設有插槽(5)，插槽(5)與托板兩側的凸臺相配合，或者弧面板一側下邊緣通過轉軸(10)與托板(1)的一側相鉸連，弧面板的另一側下邊緣外側設有卡臺(9)，卡臺(9)與托板(1)外側的卡鎖(8)相配合。其有益效果是：可快速固定患兒輸液肢體，且可避免患兒的撕扯，又便于觀察輸液的部位，減輕患兒輸液的難度，具有結構簡單，造價低廉，操作方便，安全可靠等優點，應用前景十分可觀。
