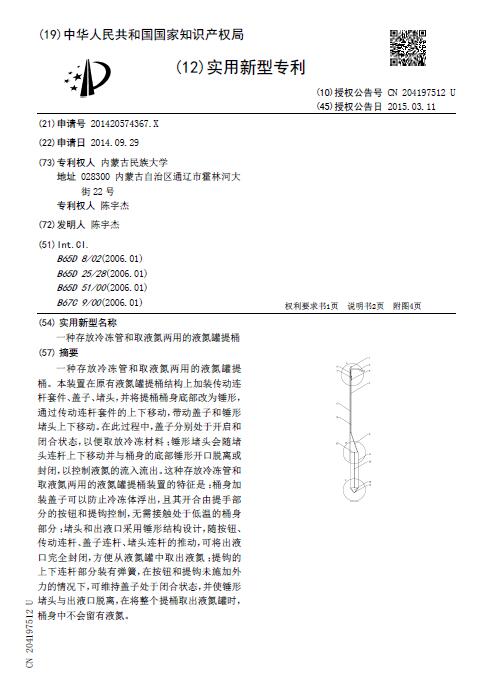

[實用新型] 一種存放冷凍管和取液氮兩用的液氮罐提桶

授權公告號：CN204197512U 授權公告日：2015.03.11 申請號：201420574367X 申請日：2014.09.29 專利權人：內蒙古民族大學; 陳宇杰 發明人：陳宇杰

地址：028300內蒙古自治區通遼市霍林河大街22號

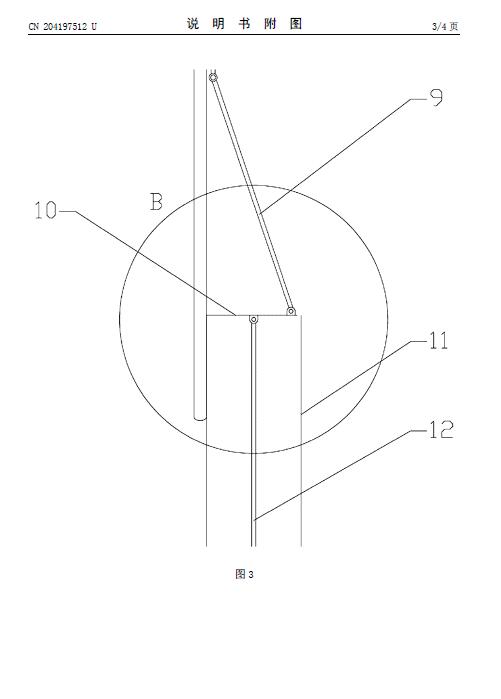

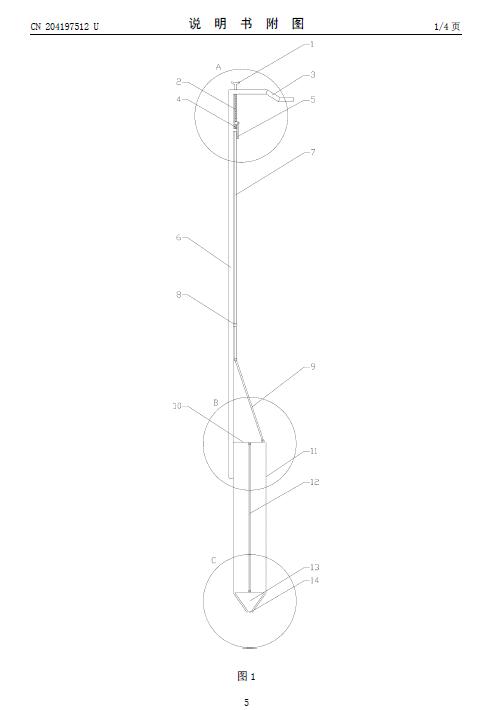

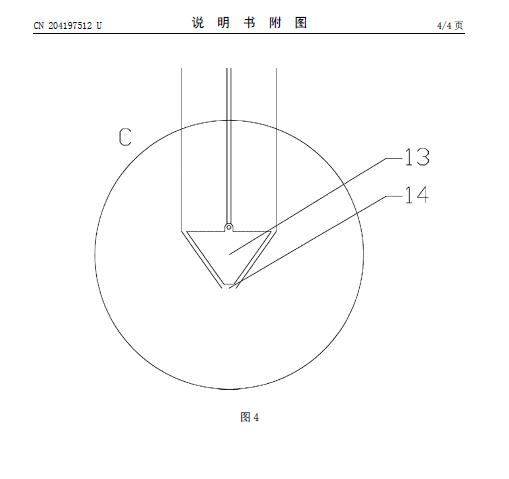

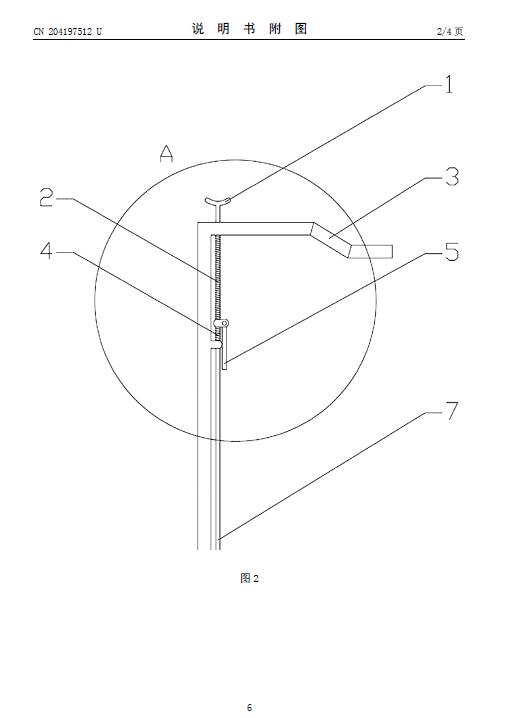

摘要： 一種存放冷凍管和取液氮兩用的液氮罐提桶。本裝置在原有液氮罐提桶結構上加裝傳動連桿套件、蓋子、堵頭，并將提桶桶身底部改為錘形，通過傳動連桿套件的上下移動，帶動蓋子和錘形堵頭上下移動。在此過程中，蓋子分別處于開啟和閉合狀態，以便取放冷凍材料；錘形堵頭會隨堵頭連桿上下移動并與桶身的底部錘形開口脫離或封閉，以控制液氮的流入流出。這種存放冷凍管和取液氮兩用的液氮罐提桶裝置的特征是：桶身加裝蓋子可以防止冷凍體浮出，且其開合由提手部分的按鈕和提鉤控制，無需接觸處于低溫的桶身部分；堵頭和出液口采用錘形結構設計，隨按鈕、傳動連桿、蓋子連桿、堵頭連桿的推動，可將出液口完全封閉，方便從液氮罐中取出液氮；提鉤的上下連桿部分裝有彈簧，在按鈕和提鉤未施加外力的情況下，可維持蓋子處于閉合狀態，并使錘形堵頭與出液口脫離，在將整個提桶取出液氮罐時，桶身中不會留有液氮。
