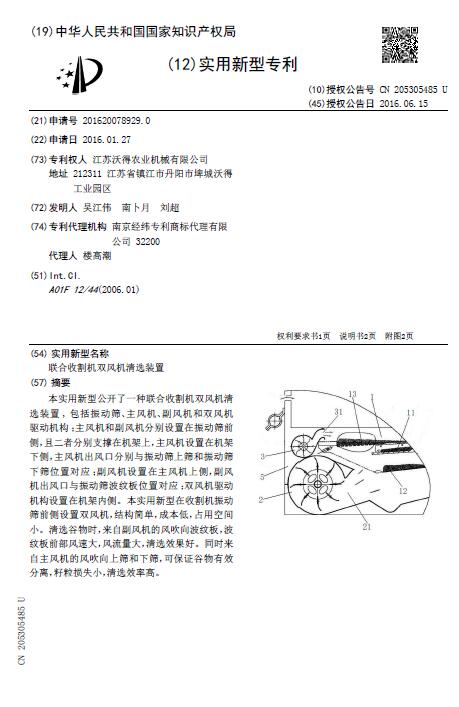

[實用新型] 聯合收割機雙風機清選裝置

授權公告號：CN205305485U

授權公告日：2016.06.15

申請號：2016200789290

申請日：2016.01.27

專利權人：江蘇沃得農業機械有限公司

發明人：吳江偉; 南卜月; 劉超

地址：212311江蘇省鎮江市丹陽市埤城沃得工業園區

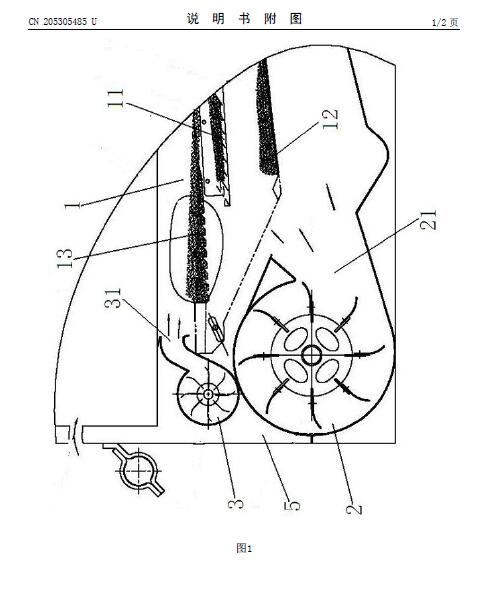

專利代理機構：南京經緯專利商標代理有限公司32200代理人：樓高潮摘要： 本實用新型公開了一種聯合收割機雙風機清選裝置,包括振動篩、主風機、副風機和雙風機驅動機構；主風機和副風機分別設置在振動篩前側，且二者分別支撐在機架上，主風機設置在機架下側，主風機出風口分別與振動篩上篩和振動篩下篩位置對應；副風機設置在主風機上側，副風機出風口與振動篩波紋板位置對應；雙風機驅動機構設置在機架內側。本實用新型在收割機振動篩前側設置雙風機，結構簡單，成本低，占用空間小。清選谷物時，來自副風機的風吹向波紋板，波紋板前部風速大，風流量大，清選效果好。同時來自主風機的風吹向上篩和下篩，可保證谷物有效分離，籽粒損失小，清選效率高。
