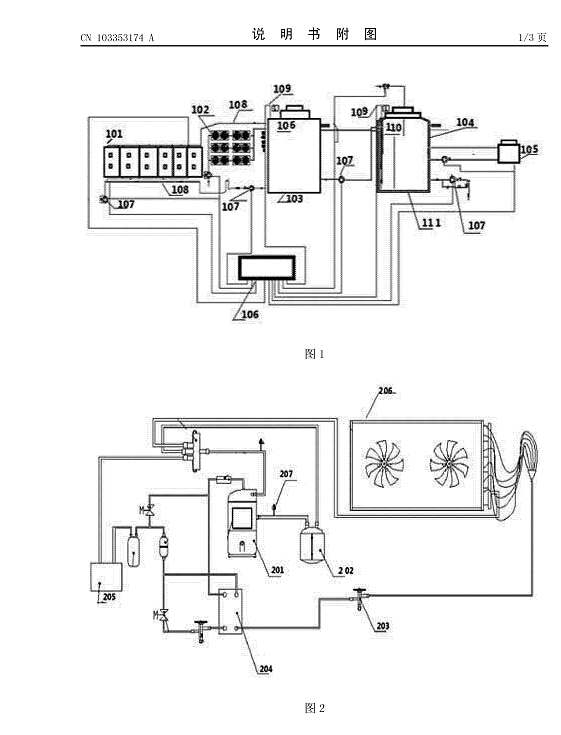

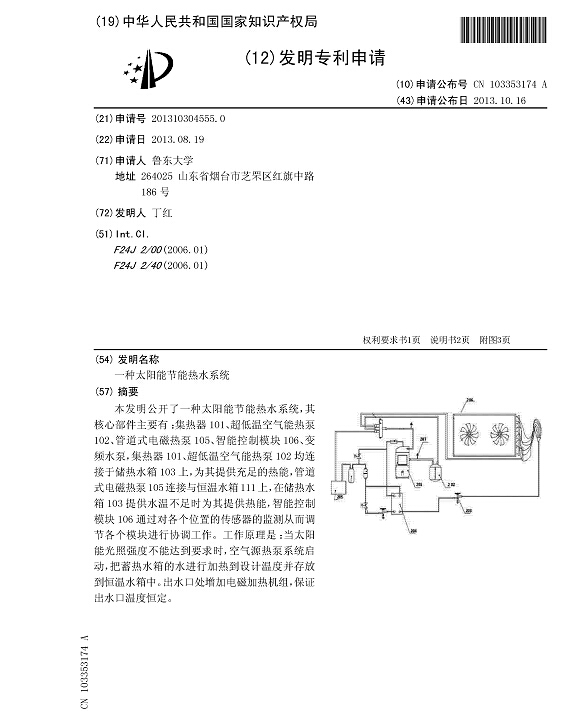

    本發明公開了一種太陽能節能熱水系統，其核心部件主要有：集熱器101、超低溫空氣能熱泵102、管道式電磁熱泵105、智能控制模塊106、變頻水泵，集熱器101、超低溫空氣能熱泵102均連接于儲熱水箱103上，為其提供充足的熱能，管道式電磁熱泵105連接與恒溫水箱111上，在儲熱水箱103提供水溫不足時為其提供熱能，智能控制模塊106通過對各個位置的傳感器的監測從而調節各個模塊進行協調工作。工作原理是：當太陽能光照強度不能達到要求時，空氣源熱泵系統啟動，把蓄熱水箱的水進行加熱到設計溫度并存放到恒溫水箱中。出水口處增加電磁加熱機組，保證出水口溫度恒定。

申請（專利）號: CN201310304555.0

申請日期: 2013/8/19

公開(公告)日: 2013/10/16

申請（專利權）人: 魯東大學

發明（設計）人: 丁紅

主申請人地址: 264025 山東省煙臺市芝罘區紅旗中路186號

國別省市代碼: 山東;37

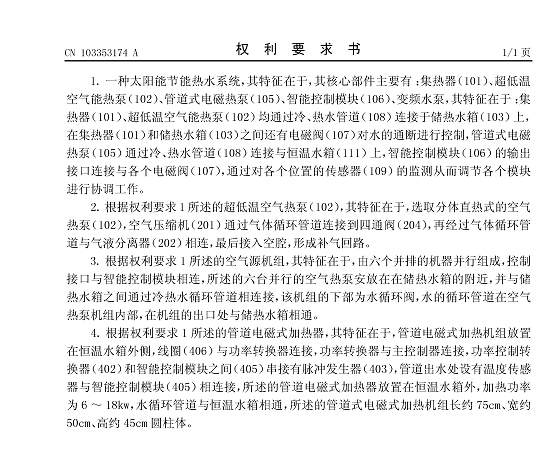

主權項: 一種太陽能節能熱水系統，其特征在于，其核心部件主要有：集熱器（101）、超低溫空氣能熱泵（102）、管道式電磁熱泵（105）、智能控制模塊（106）、變頻水泵，其特征在于：集熱器（101）、超低溫空氣能熱泵（102）均通過冷、熱水管道（108）連接于儲熱水箱（103）上，在集熱器（101）和儲熱水箱（103）之間還有電磁閥（107）對水的通斷進行控制，管道式電磁熱泵（105）通過冷、熱水管道（108）連接與恒溫水箱（111）上，智能控制模塊（106）的輸出接口連接與各個電磁閥（107），通過對各個位置的傳感器（109）的監測從而調節各個模塊進行協調工作。
