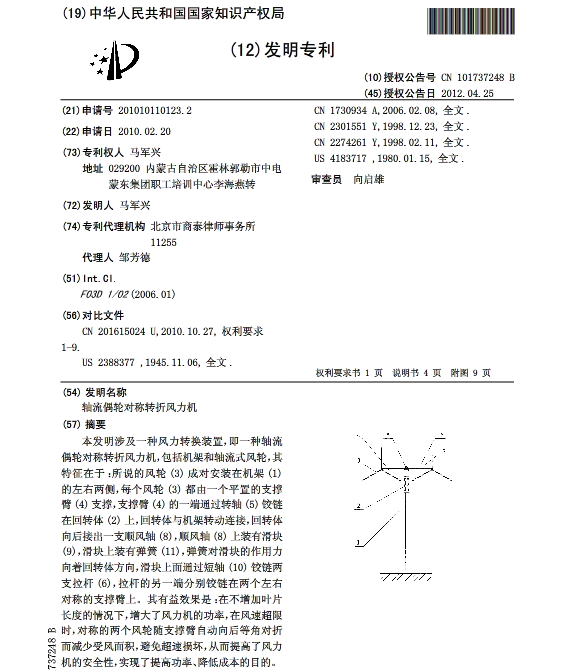

[發明授權] 軸流偶輪對稱轉折風力機

授權公告號：CN101737248B

授權公告日：2012.04.25

申請號：2010101101232

申請日：2010.02.20

專利權人：馬軍興

發明人：馬軍興

地址：029200內蒙古自治區霍林郭勒市中電蒙東集團職工培訓中心李海燕轉

專利代理機構：北京市商泰律師事務所11255

代理人：鄒芳德

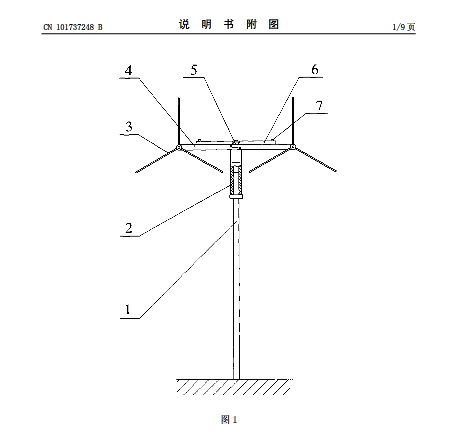

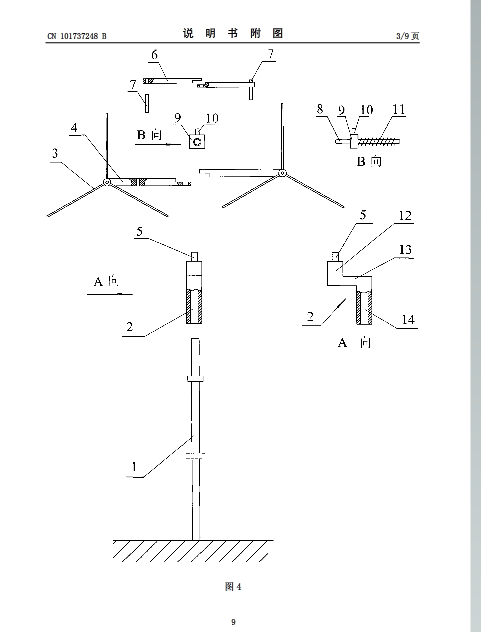

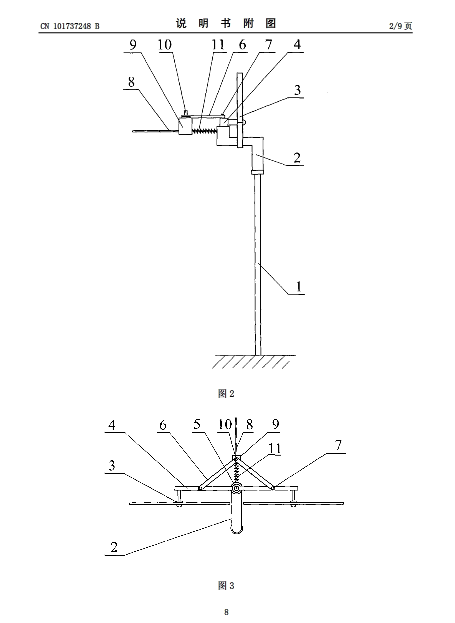

摘要： 本發明涉及一種風力轉換裝置，即一種軸流偶輪對稱轉折風力機，包括機架和軸流式風輪，其特征在于：所說的風輪(3)成對安裝在機架(1)的左右兩側，每個風輪(3)都由一個平置的支撐臂(4)支撐，支撐臂(4)的一端通過轉軸(5)鉸鏈在回轉體(2)上，回轉體與機架轉動連接，回轉體向后接出一支順風軸(8)，順風軸(8)上裝有滑塊(9)，滑塊上裝有彈簧(11)，彈簧對滑塊的作用力向著回轉體方向，滑塊上面通過短軸(10)鉸鏈兩支拉桿(6)，拉桿的另一端分別鉸鏈在兩個左右對稱的支撐臂上。其有益效果是：在不增加葉片長度的情況下，增大了風力機的功率，在風速超限時，對稱的兩個風輪隨支撐臂自動向后等角對折而減少受風面積，避免超速損壞，從而提高了風力機的安全性，實現了提高功率、降低成本的目的。
