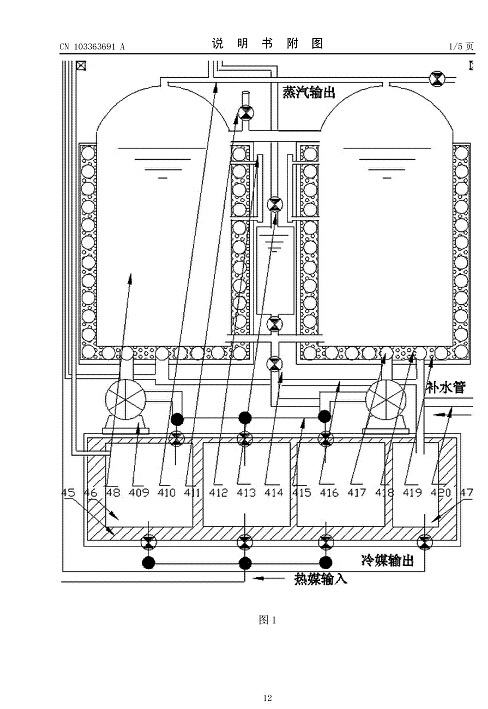

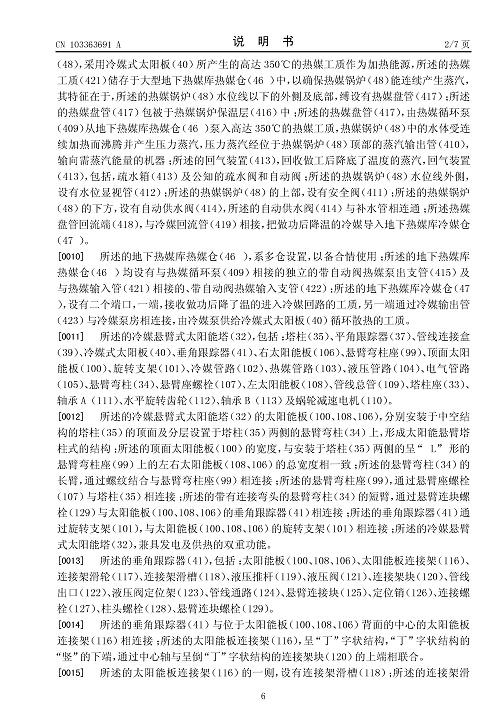

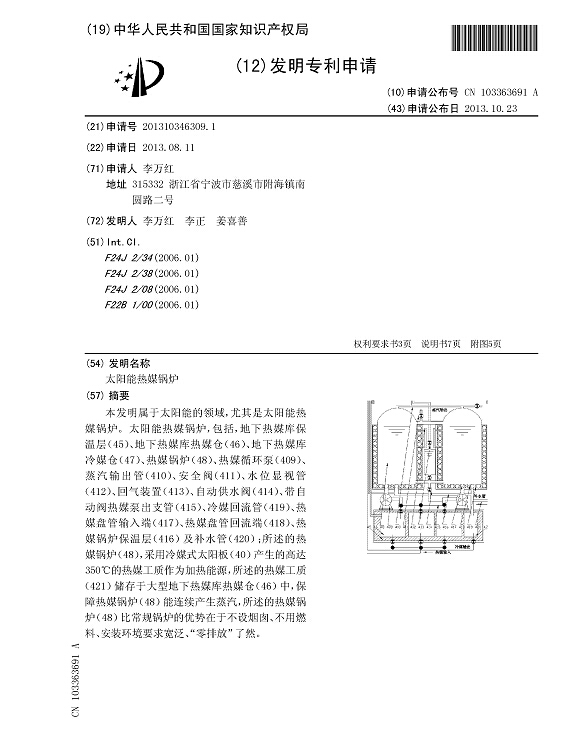

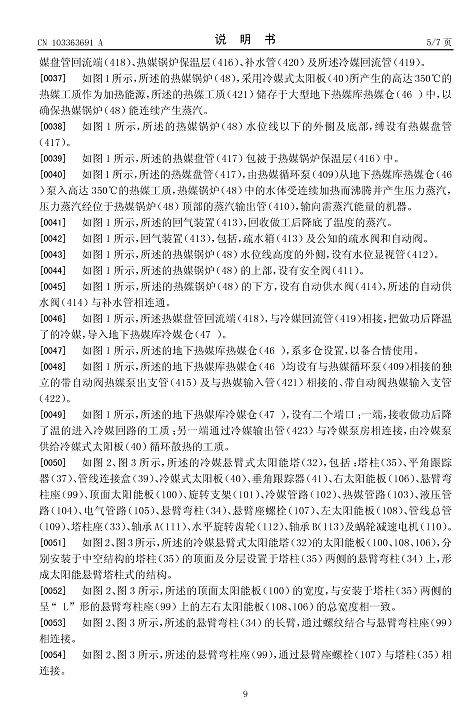

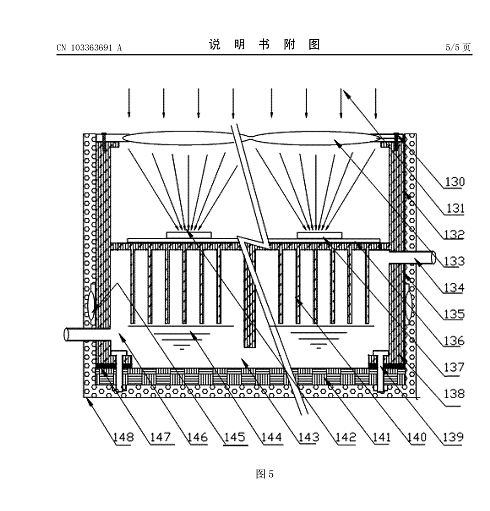

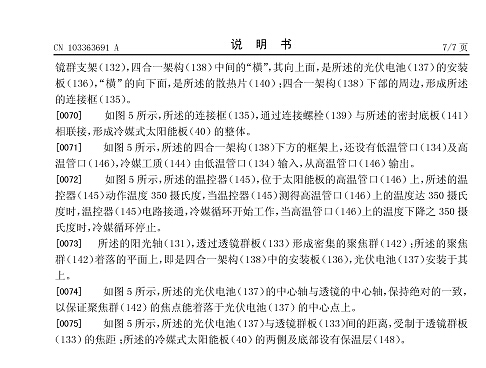

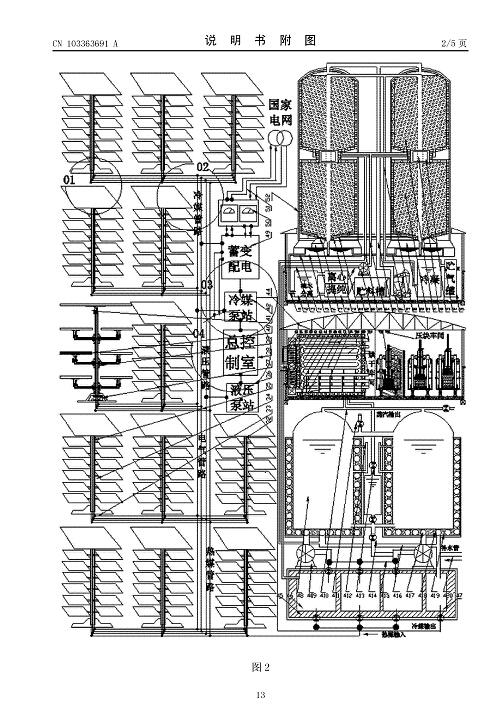

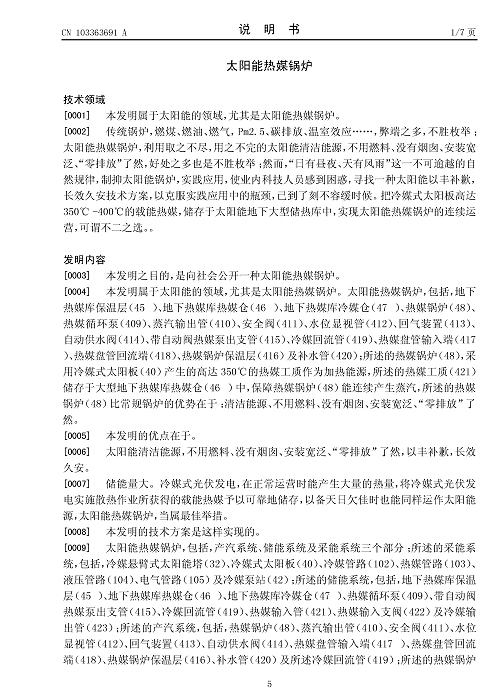

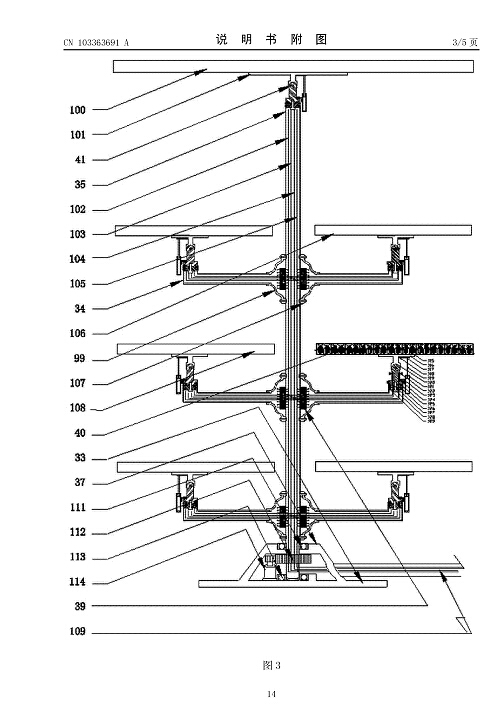

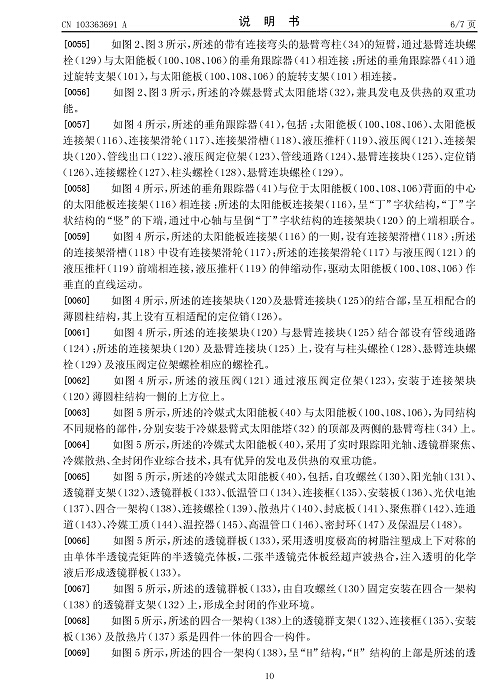

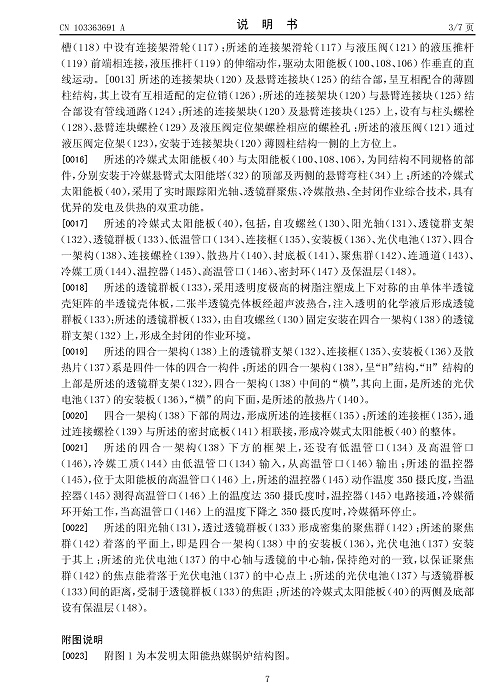

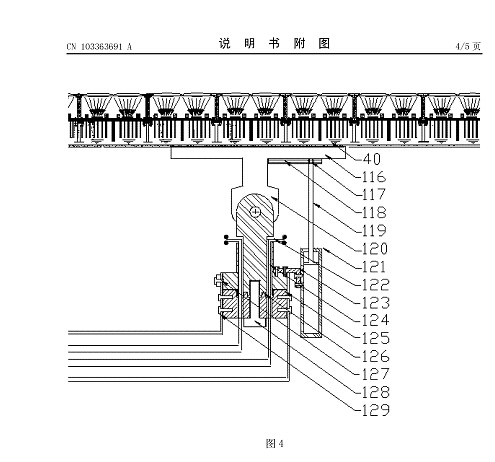

    本發明屬于太陽能的領域，尤其是太陽能熱媒鍋爐。太陽能熱媒鍋爐，包括，地下熱媒庫保溫層（45）、地下熱媒庫熱媒倉（46）、地下熱媒庫冷媒倉（47）、熱媒鍋爐（48）、熱媒循環泵（409）、蒸汽輸出管（410）、安全閥（411）、水位顯視管（412）、回氣裝置（413）、自動供水閥（414）、帶自動閥熱媒泵出支管（415）、冷媒回流管（419）、熱媒盤管輸入端（417）、熱媒盤管回流端（418）、熱媒鍋爐保溫層（416）及補水管（420）；所述的熱媒鍋爐（48），采用冷媒式太陽板（40）產生的高達350℃的熱媒工質作為加熱能源，所述的熱媒工質（421）儲存于大型地下熱媒庫熱媒倉（46）中，保障熱媒鍋爐（48）能連續產生蒸汽，所述的熱媒鍋爐（48）比常規鍋爐的優勢在于不設煙囪、不用燃料、安裝環境要求寬泛、“零排放”了然。

申請（專利）號:

CN201310346309.1

申請日期:

2013/8/11

公開(公告)日:

2013/10/23

申請（專利權）人:

李萬紅

發明（設計）人:

李萬紅,李正,姜喜善

主申請人地址:

315332 浙江省寧波市慈溪市附海鎮南圓路二號



國別省市代碼:

浙江;33

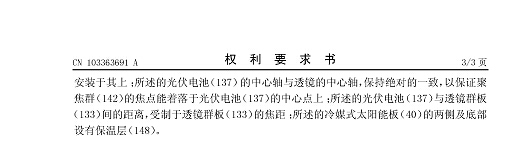

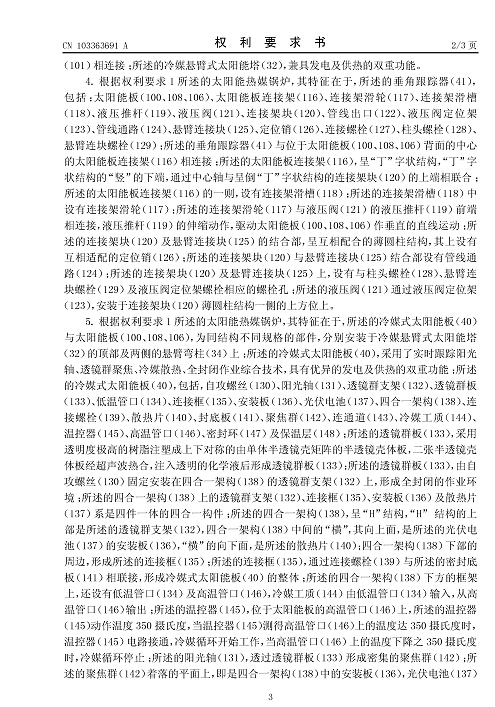

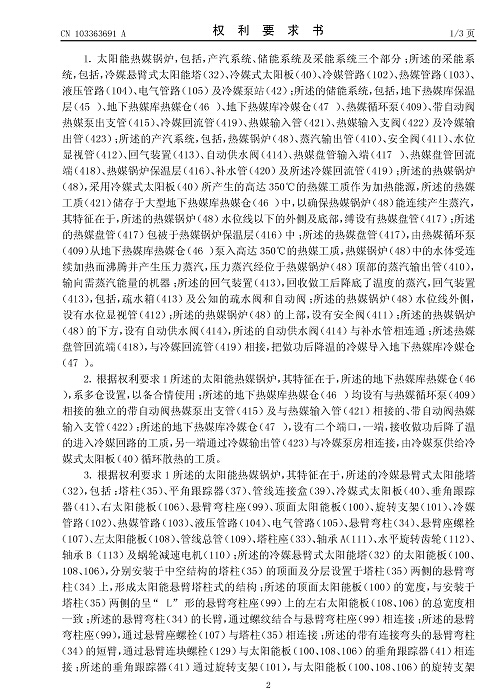

主權項:
