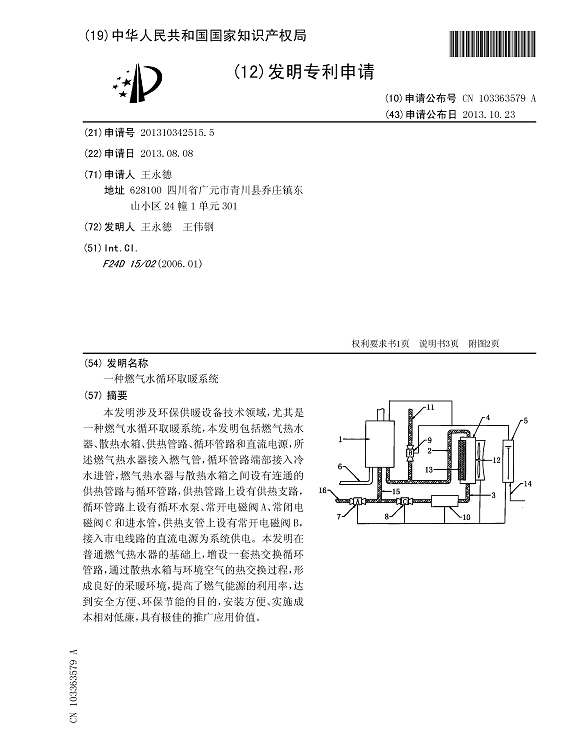

    本發明涉及環保供暖設備技術領域，尤其是一種燃氣水循環取暖系統，本發明包括燃氣熱水器、散熱水箱、供熱管路、循環管路和直流電源，所述燃氣熱水器接入燃氣管，循環管路端部接入冷水進管，燃氣熱水器與散熱水箱之間設有連通的供熱管路與循環管路，供熱管路上設有供熱支路，循環管路上設有循環水泵、常開電磁閥A、常閉電磁閥C和進水管，供熱支管上設有常開電磁閥B，接入市電線路的直流電源為系統供電。本發明在普通燃氣熱水器的基礎上，增設一套熱交換循環管路，通過散熱水箱與環境空氣的熱交換過程，形成良好的采暖環境，提高了燃氣能源的利用率，達到安全方便、環保節能的目的，安裝方便、實施成本相對低廉，具有極佳的推廣應用價值。

申請（專利）號:

CN201310342515.5

申請日期:

2013/8/8

公開(公告)日:

2013/10/23

申請（專利權）人:

王永德

發明（設計）人:

王永德,王偉鋼

主申請人地址:

628100 四川省廣元市青川縣喬莊鎮東山小區24幢1單元301



國別省市代碼:

四川;51

主權項:

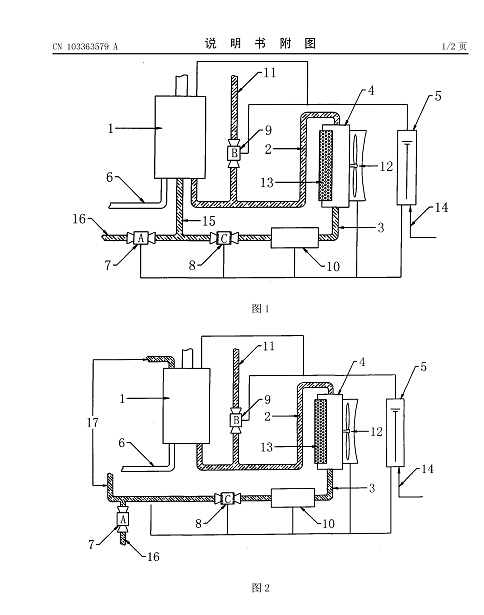

一種燃氣水循環取暖系統，包括燃氣熱水器、散熱水箱、供熱管路、循環管路和直流電源，其特征在于：所述燃氣熱水器接入燃氣管，循環管路端部接入冷水進管，燃氣熱水器與散熱水箱之間設有連通的供熱管路與循環管路，供熱管路上設有供熱支路，循環管路上設有循環水泵、常開電磁閥A、常閉電磁閥C和進水管，供熱支管上設有常開電磁閥B，接入市電線路的直流電源為系統供電。
