[發明公布] 一種帶離合手柄機構的農耕機離合器總成

申請公布號：CN104170544A

申請公布日：2014.12.03

申請號：2014103989504

申請日：2014.08.14

申請人：重慶鐘華機械有限責任公司

發明人：鐘川; 鐘華; 梅小龍

地址：402761重慶市璧山縣青杠白云大道888號

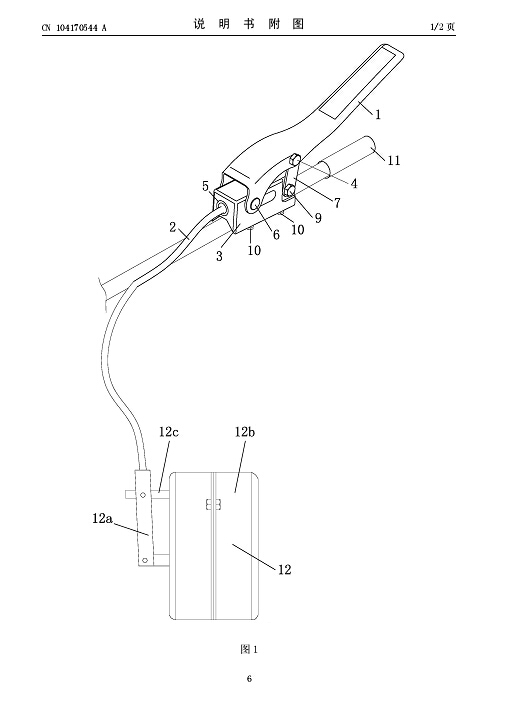

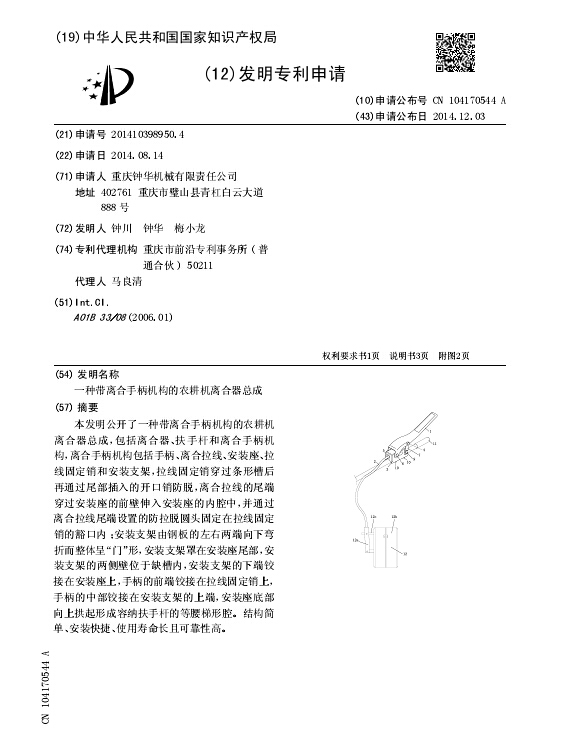

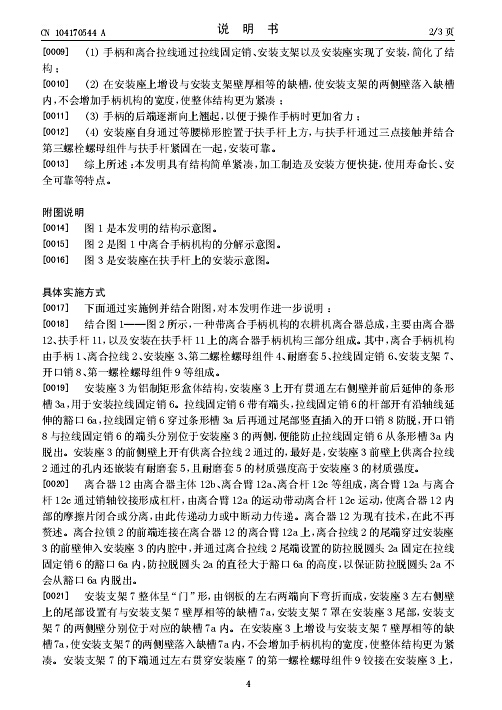

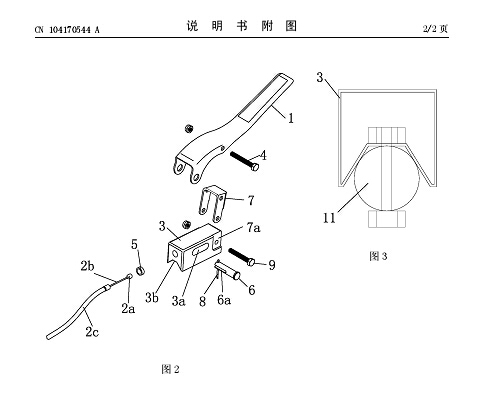

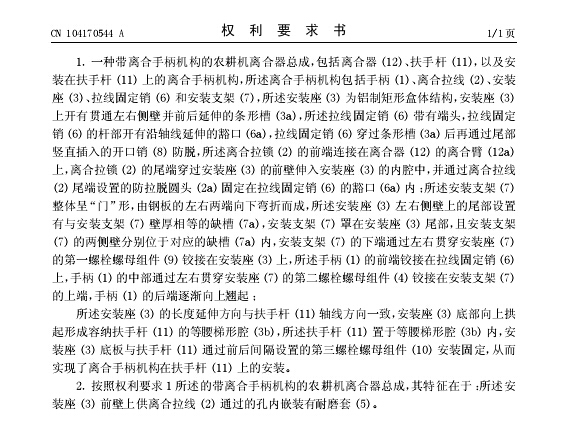

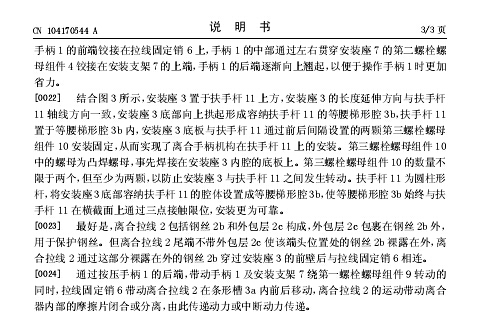

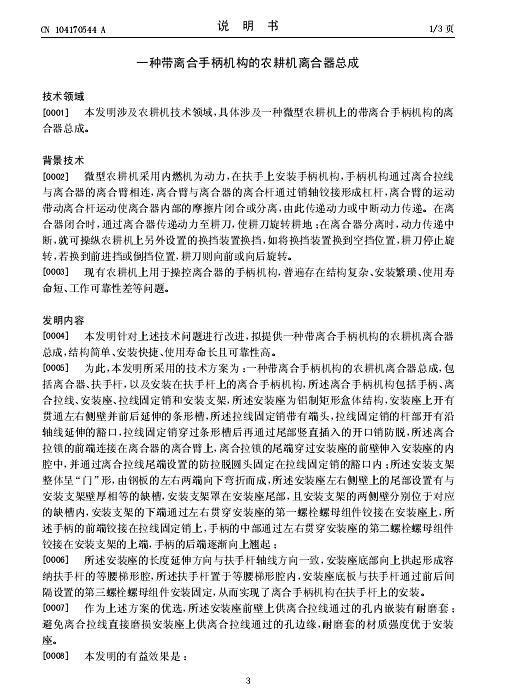

摘要： 本發明公開了一種帶離合手柄機構的農耕機離合器總成，包括離合器、扶手桿和離合手柄機構，離合手柄機構包括手柄、離合拉線、安裝座、拉線固定銷和安裝支架，拉線固定銷穿過條形槽后再通過尾部插入的開口銷防脫，離合拉線的尾端穿過安裝座的前壁伸入安裝座的內腔中，并通過離合拉線尾端設置的防拉脫圓頭固定在拉線固定銷的豁口內；安裝支架由鋼板的左右兩端向下彎折而整體呈“門”形，安裝支架罩在安裝座尾部，安裝支架的兩側壁位于缺槽內，安裝支架的下端鉸接在安裝座上，手柄的前端鉸接在拉線固定銷上，手柄的中部鉸接在安裝支架的上端，安裝座底部向上拱起形成容納扶手桿的等腰梯形腔。結構簡單、安裝快捷、使用壽命長且可靠性高。
