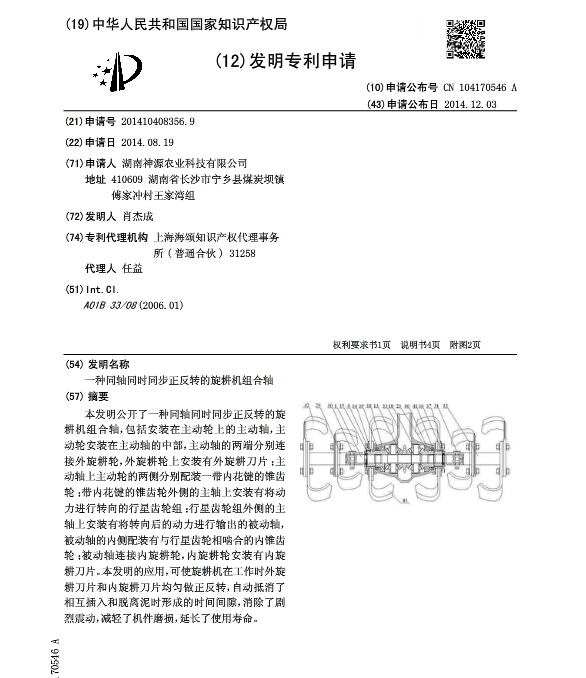

[發明公布] 一種同軸同時同步正反轉的旋耕機組合軸

申請公布號：CN104170546A

申請公布日：2014.12.03

申請號：2014104083569

申請日：2014.08.19

申請人：湖南神源農業科技有限公司

發明人：肖杰成

地址：410609湖南省長沙市寧鄉縣煤炭壩鎮傅家沖村王家灣組

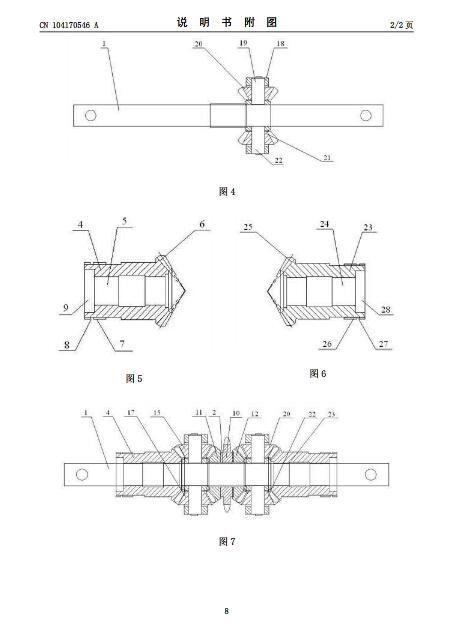

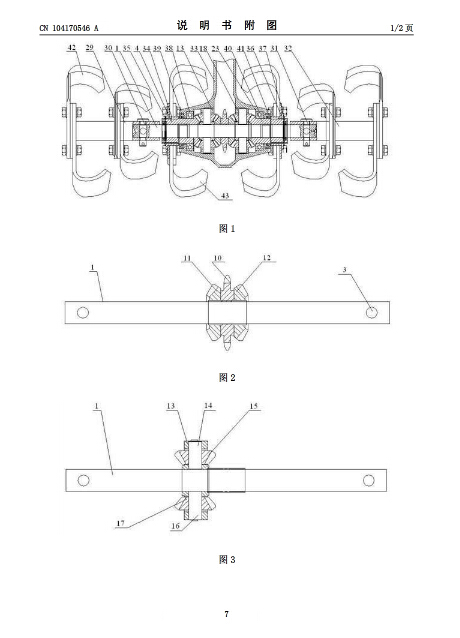

專利代理機構：上海海頌知識產權代理事務所(普通合伙)31258代理人：任益摘要： 本發明公開了一種同軸同時同步正反轉的旋耕機組合軸，包括安裝在主動輪上的主動軸，主動輪安裝在主動軸的中部，主動軸的兩端分別連接外旋耕輪，外旋耕輪上安裝有外旋耕刀片；主動軸上主動輪的兩側分別配裝一帶內花鍵的錐齒輪；帶內花鍵的錐齒輪外側的主軸上安裝有將動力進行轉向的行星齒輪組；行星齒輪組外側的主軸上安裝有將轉向后的動力進行輸出的被動軸，被動軸的內側配裝有與行星齒輪相嚙合的內錐齒輪；被動軸連接內旋耕輪，內旋耕輪安裝有內旋耕刀片。本發明的應用，可使旋耕機在工作時外旋耕刀片和內旋耕刀片均勻做正反轉，自動抵消了相互插入和脫離泥時形成的時間間隙，消除了劇烈震動，減輕了機件磨損，延長了使用壽命。
