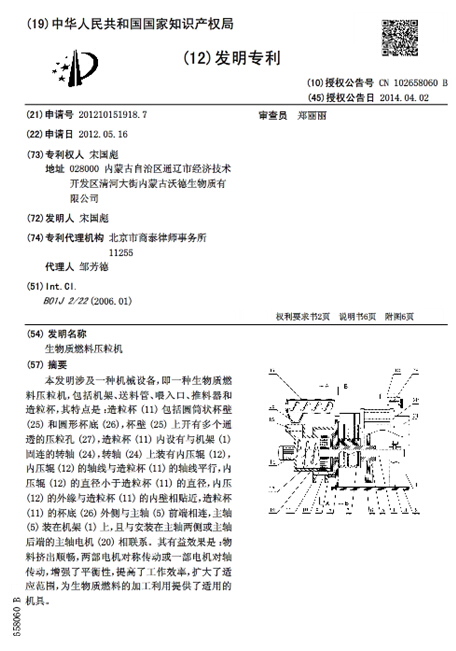

[發明授權] 生物質燃料壓粒機

授權公告號：CN102658060B

授權公告日：2014.04.02

申請號：2012101519187

申請日：2012.05.16

專利權人：宋國彪

發明人：宋國彪

地址：028000內蒙古自治區通遼市經濟技術開發區清河

大街內蒙古沃德生物質有限公司

專利代理機構：北京市商泰律師事務所11255

代理人：鄒芳德

摘要： 本發明涉及一種機械設備，即一種生物質燃料

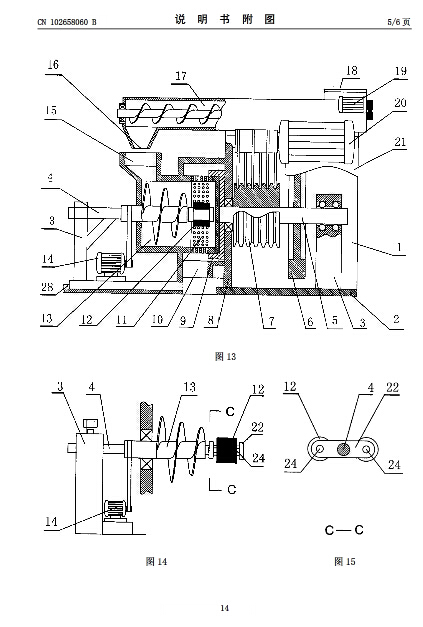

壓粒機，包括機架、送料管、喂入口、推料器和造粒杯

，其特點是：造粒杯(11)包括圓筒狀杯壁(25)和圓形杯

底(26)，杯壁(25)上開有多個通透的壓?？?27)，造粒

杯(11)內設有與機架(1)固連的轉軸(24)，轉軸(24)

上裝有內壓輥(12)，內壓輥(12)的軸線與造粒杯(11)

的軸線平行，內壓輥(12)的直徑小于造粒杯(11)的直

徑，內壓(12)的外緣與造粒杯(11)的內壁相貼近，造

粒杯(11)的杯底(26)外側與主軸(5)前端相連，主軸

(5)裝在機架(1)上，且與安裝在主軸兩側或主軸后端

的主軸電機(20)相聯系。其有益效果是：物料擠出順

暢，兩部電機對稱傳動或一部電機對軸傳動，增強了

平衡性，提高了工作效率，擴大了適應范圍，為生物

質燃料的加工利用提供了適用的機具。
