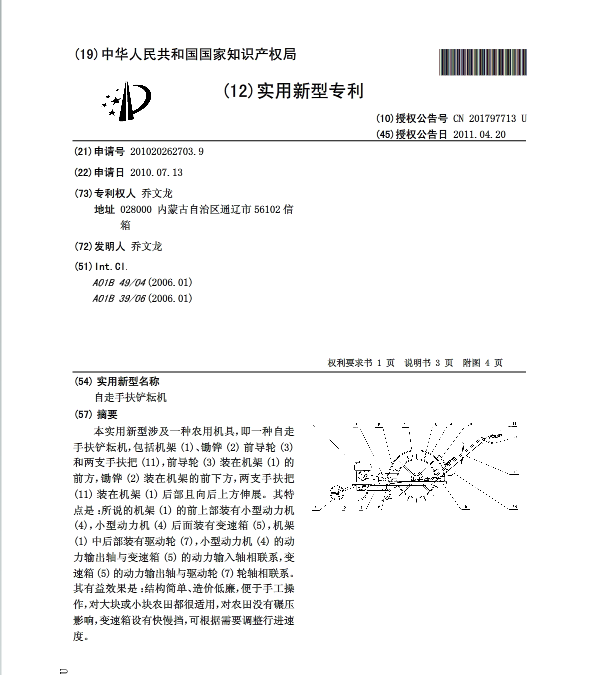

[實用新型] 自走手扶鏟耘機

授權公告號：CN201797713U

授權公告日：2011.04.20

申請號：2010202627039

申請日：2010.07.13

專利權人：喬文龍

發明人：喬文龍

地址：028000內蒙古自治區通遼市56102信箱

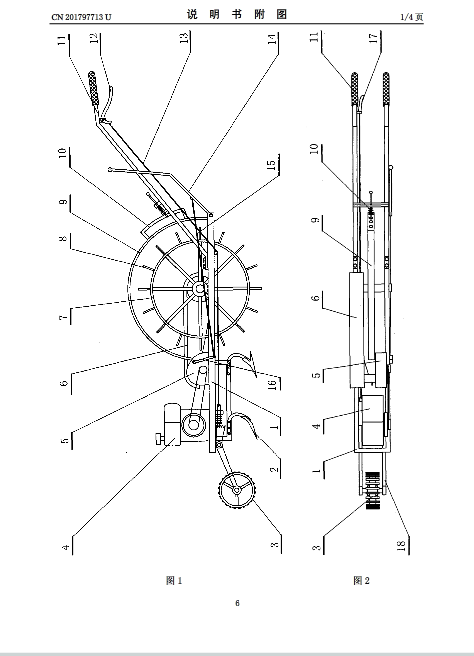

摘要： 本實用新型涉及一種農用機具，即一種自走手扶鏟耘機，包括機架(1)、鋤鏵(2)前導輪(3)和兩支手扶把(11)，前導輪(3)裝在機架(1)的前方，鋤鏵(2)裝在機架的前下方，兩支手扶把(11)裝在機架(1)后部且向后上方伸展。其特點是：所說的機架(1)的前上部裝有小型動力機(4)，小型動力機(4)后面裝有變速箱(5)，機架(1)中后部裝有驅動輪(7)，小型動力機(4)的動力輸出軸與變速箱(5)的動力輸入軸相聯系，變速箱(5)的動力輸出軸與驅動輪(7)輪軸相聯系。其有益效果是：結構簡單、造價低廉，便于手工操作，對大塊或小塊農田都很適用，對農田沒有碾壓影響，變速箱設有快慢擋，可根據需要調整行進速度。
