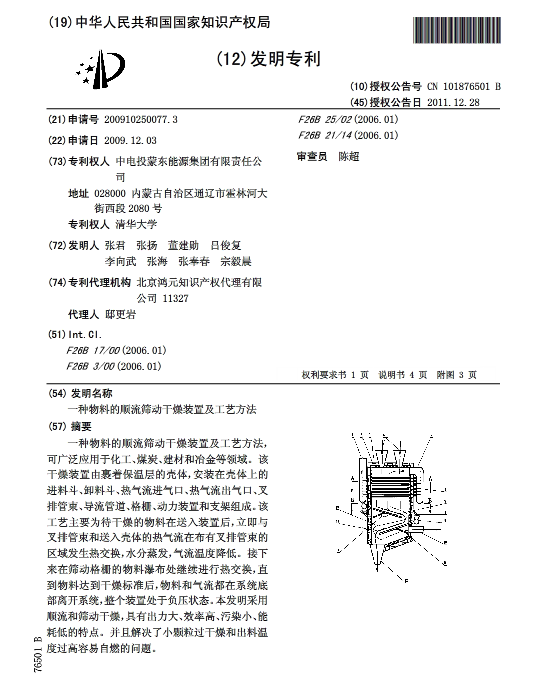

[發明授權] 一種物料的順流篩動干燥裝置及工藝方法

授權公告號：CN101876501B

授權公告日：2011.12.28

申請號：2009102500773

申請日：2009.12.03

專利權人：中電投蒙東能源集團有限責任公司; 清華大學

發明人：張君;

 張揚; 董建勛; 呂俊復; 李向武; 張海; 張奉春; 宗毅晨

地址：028000內蒙古自治區通遼市霍林河大街西段2080號

專利代理機構：北京鴻元知識產權代理有限公司11327

代理人：邸更巖

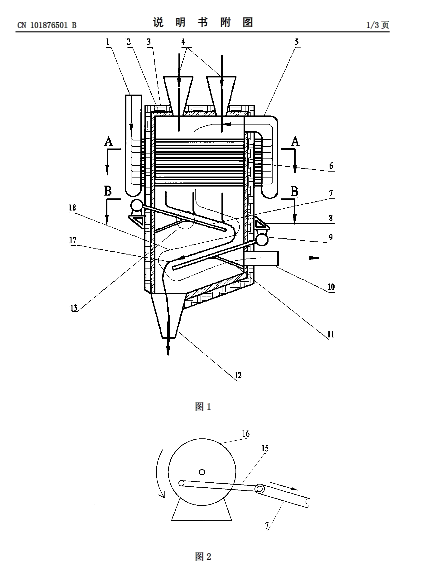

摘要： 一種物料的順流篩動干燥裝置及工藝方法，可廣泛應用于化工、煤炭、建材和冶金等領域。該干燥裝置由裹著保溫層的殼體，安裝在殼體上的進料斗、卸料斗、熱氣流進氣口、熱氣流出氣口、叉排管束、導流管道、格柵、動力裝置和支架組成。該工藝主要為待干燥的物料在送入裝置后，立即與叉排管束和送入殼體的熱氣流在布有叉排管束的區域發生熱交換，水分蒸發，氣流溫度降低。接下來在篩動格柵的物料瀑布處繼續進行熱交換，直到物料達到干燥標準后，物料和氣流都在系統底部離開系統，整個裝置處于負壓狀態。本發明采用順流和篩動干燥，具有出力大、效率高、污染小、能耗低的特點。并且解決了小顆粒過干燥和出料溫度過高容易自燃的問題。
