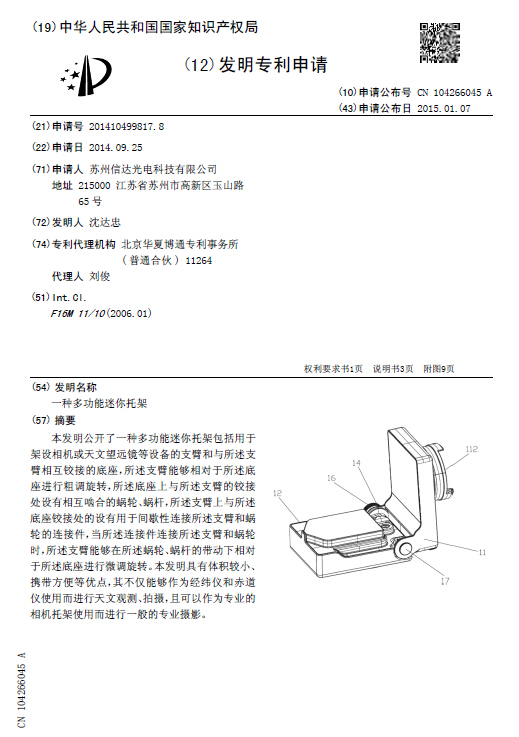

[發明公布] 一種多功能迷你托架

申請公布號：CN104266045A

申請公布日：2015.01.07

申請號：2014104998178

申請日：2014.09.25

申請人：蘇州信達光電科技有限公司

發明人：沈達忠

地址：215000江蘇省蘇州市高新區玉山路65號

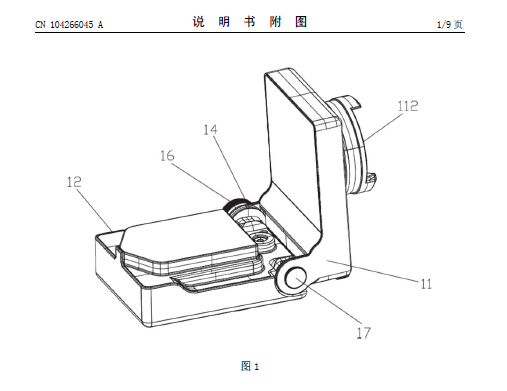

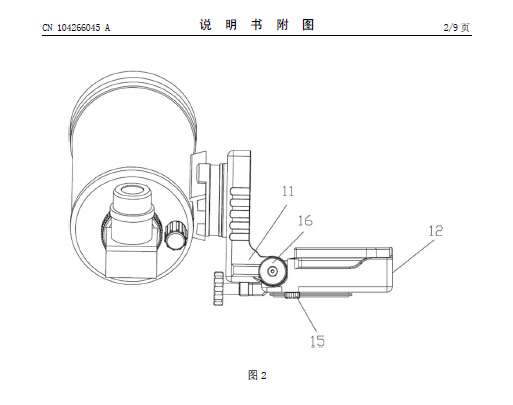

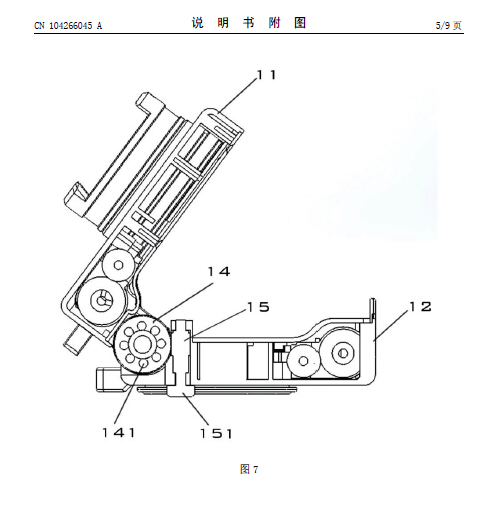

摘要： 本發明公開了一種多功能迷你托架包括用于架設相機或天文望遠鏡等設備的支臂和與所述支臂相互鉸接的底座，所述支臂能夠相對于所述底座進行粗調旋轉，所述底座上與所述支臂的鉸接處設有相互嚙合的蝸輪、蝸桿，所述支臂上與所述底座鉸接處的設有用于間歇性連接所述支臂和蝸輪的連接件，當所述連接件連接所述支臂和蝸輪時，所述支臂能夠在所述蝸輪、蝸桿的帶動下相對于所述底座進行微調旋轉。本發明具有體積較小、攜帶方便等優點，其不僅能夠作為經緯儀和赤道儀使用而進行天文觀測、拍攝，且可以作為專業的相機托架使用而進行一般的專業攝影。
