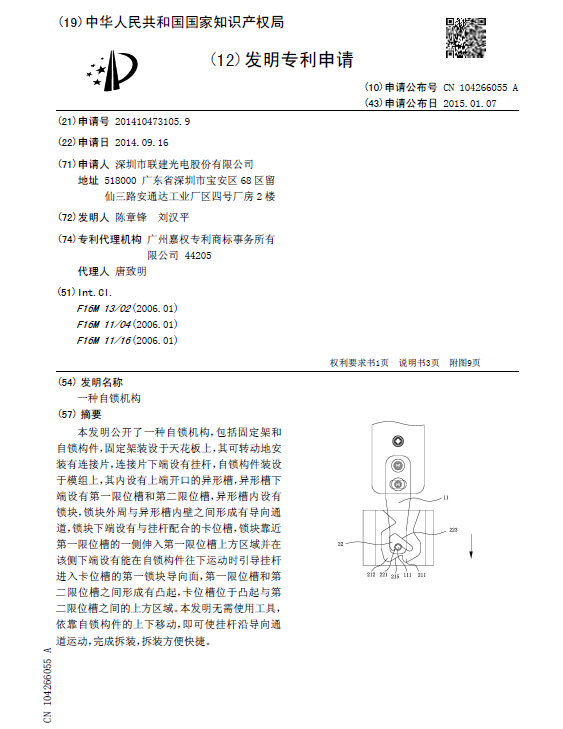

[發明公布] 一種自鎖機構

申請公布號：CN104266055A

申請公布日：2015.01.07

申請號：2014104731059

申請日：2014.09.16

申請人：深圳市聯建光電股份有限公司

發明人：陳章鋒; 劉漢平

地址：518000廣東省深圳市寶安區68區留仙三路安通達工業廠區四號廠房2樓

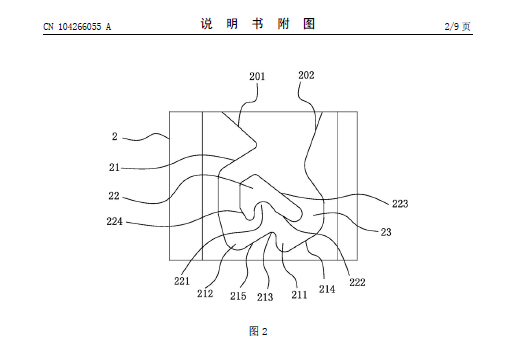

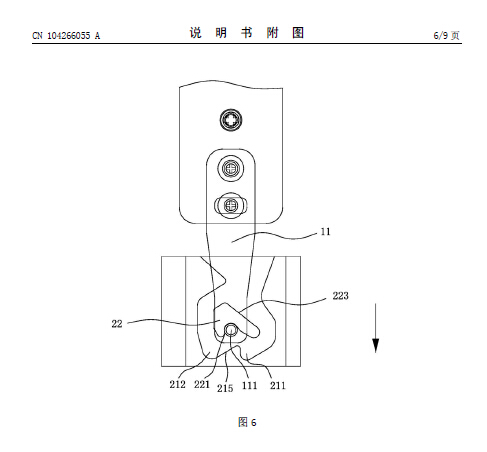

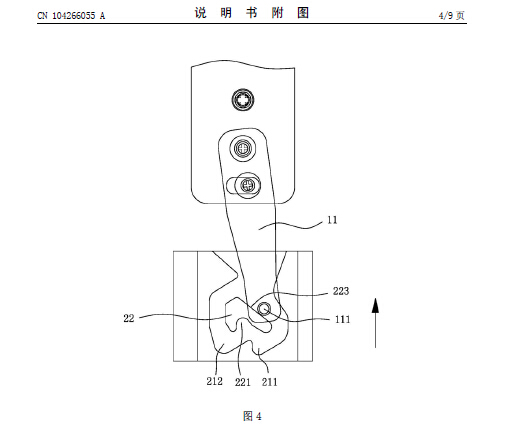

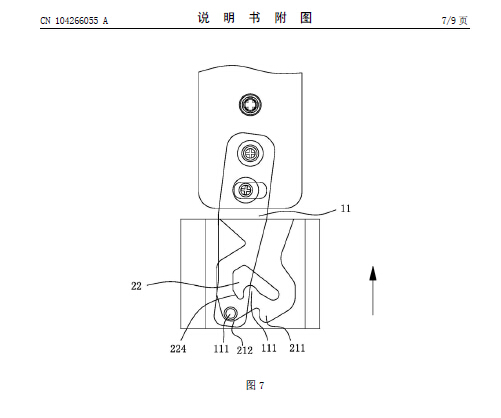

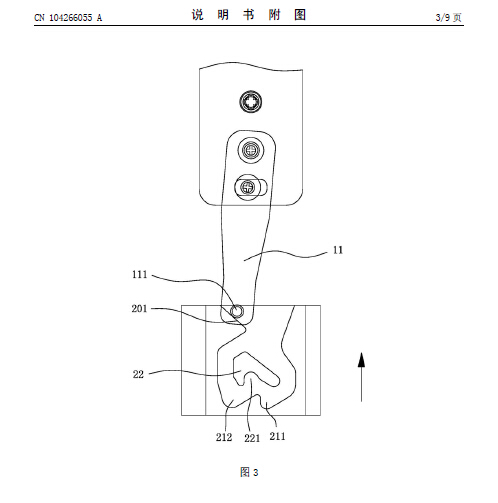

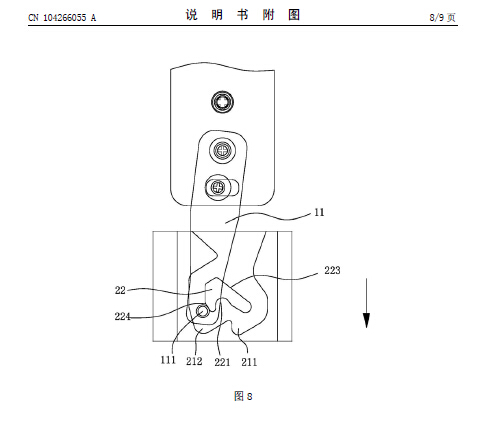

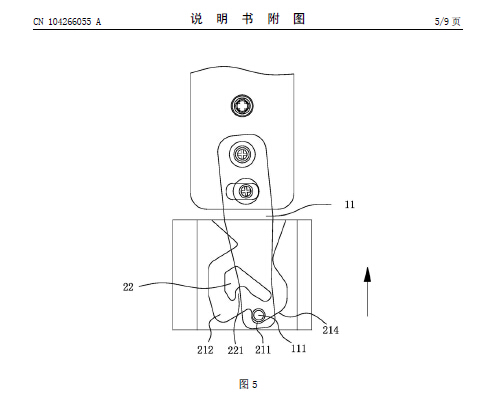

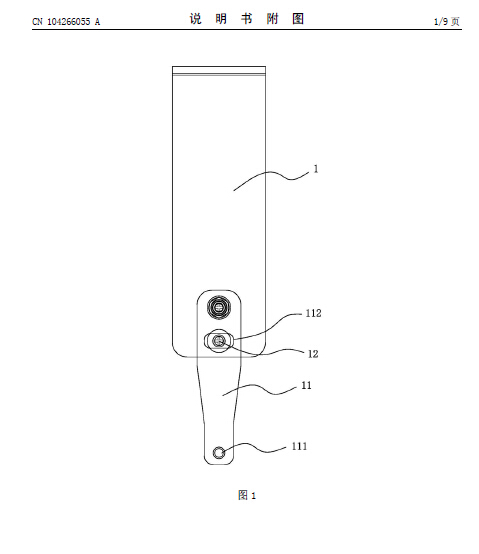

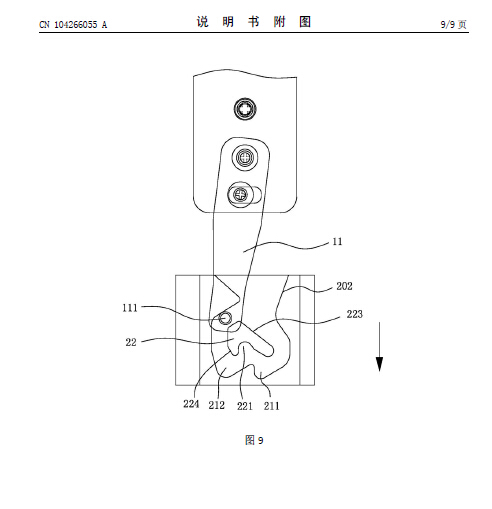

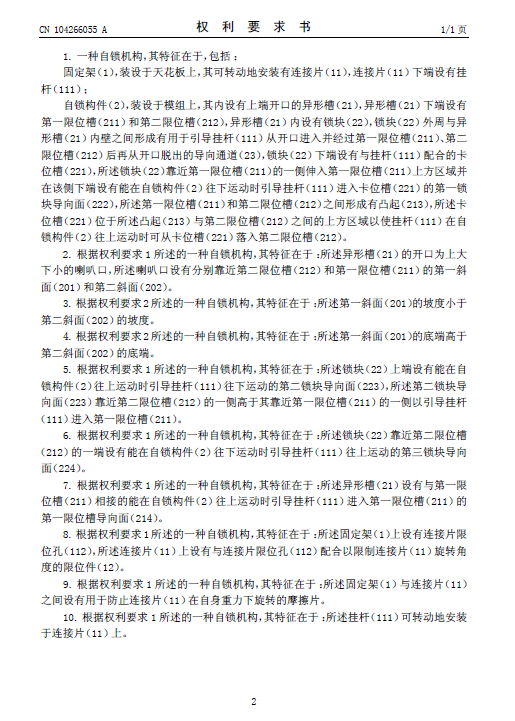

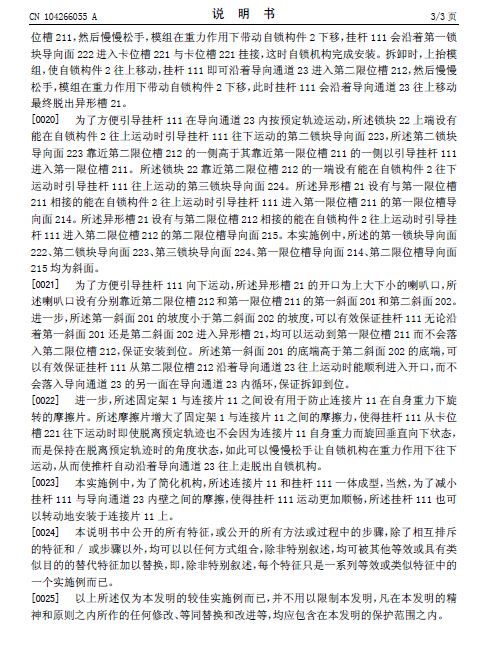

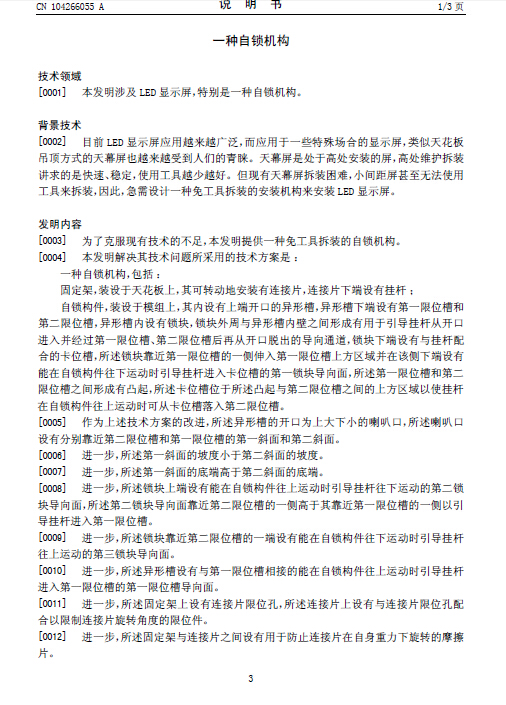

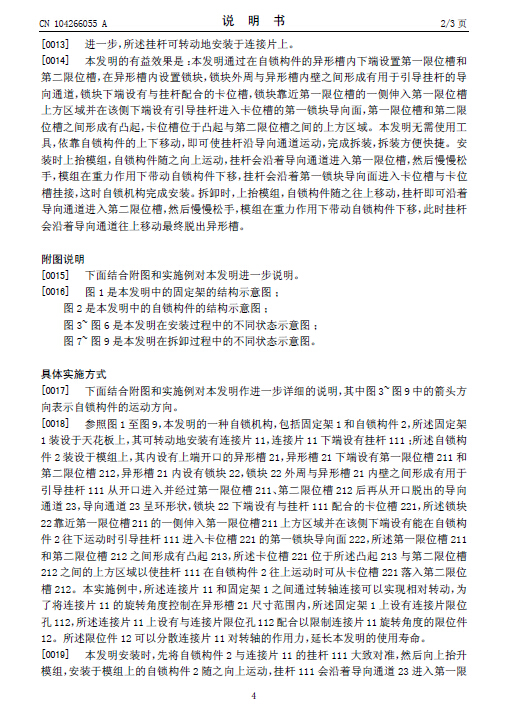

摘要： 本發明公開了一種自鎖機構，包括固定架和自鎖構件，固定架裝設于天花板上，其可轉動地安裝有連接片，連接片下端設有掛桿，自鎖構件裝設于模組上，其內設有上端開口的異形槽，異形槽下端設有第一限位槽和第二限位槽，異形槽內設有鎖塊，鎖塊外周與異形槽內壁之間形成有導向通道，鎖塊下端設有與掛桿配合的卡位槽，鎖塊靠近第一限位槽的一側伸入第一限位槽上方區域并在該側下端設有能在自鎖構件往下運動時引導掛桿進入卡位槽的第一鎖塊導向面，第一限位槽和第二限位槽之間形成有凸起，卡位槽位于凸起與第二限位槽之間的上方區域。本發明無需使用工具，依靠自鎖構件的上下移動，即可使掛桿沿導向通道運動，完成拆裝，拆裝方便快捷。
