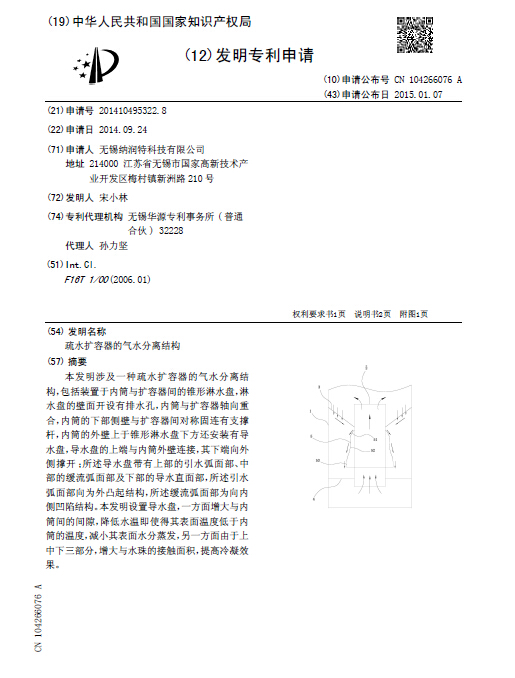

[發明公布] 疏水擴容器的氣水分離結構

申請公布號：CN104266076A

申請公布日：2015.01.07

申請號：2014104953228

申請日：2014.09.24

申請人：無錫納潤特科技有限公司

發明人：宋小林

地址：214000江蘇省無錫市國家高新技術產業開發區梅村鎮新洲路210號

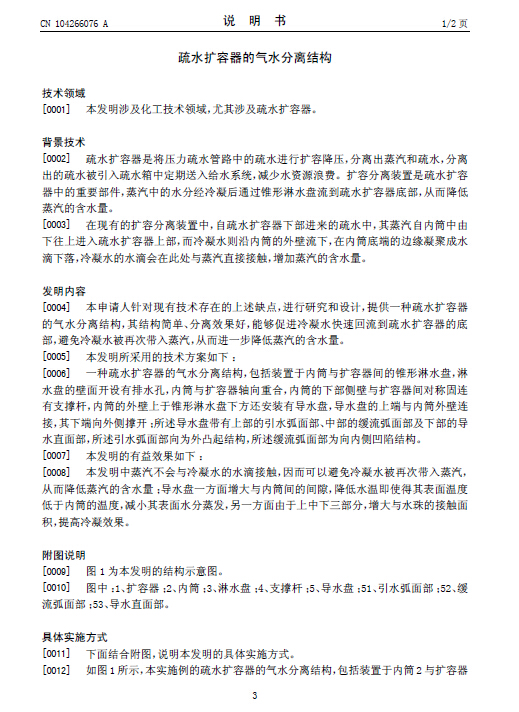

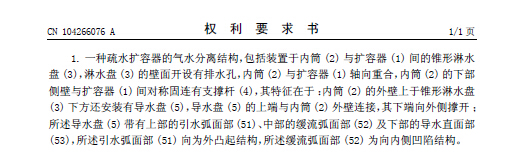

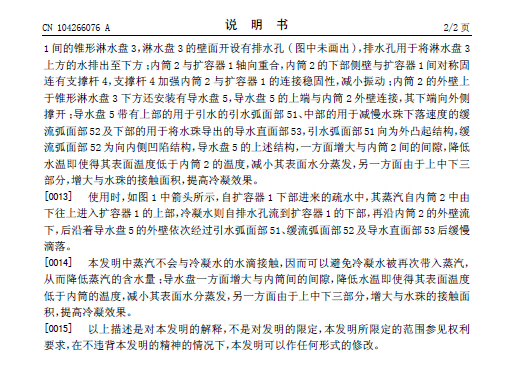

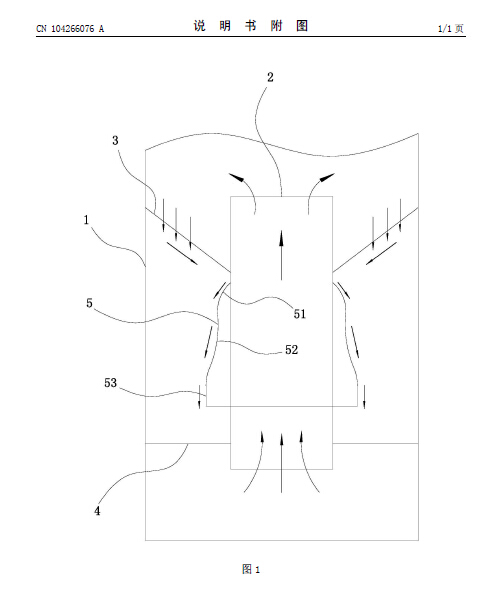

摘要： 本發明涉及一種疏水擴容器的氣水分離結構，包括裝置于內筒與擴容器間的錐形淋水盤，淋水盤的壁面開設有排水孔，內筒與擴容器軸向重合，內筒的下部側壁與擴容器間對稱固連有支撐桿，內筒的外壁上于錐形淋水盤下方還安裝有導水盤，導水盤的上端與內筒外壁連接，其下端向外側撐開；所述導水盤帶有上部的引水弧面部、中部的緩流弧面部及下部的導水直面部，所述引水弧面部向為外凸起結構，所述緩流弧面部為向內側凹陷結構。本發明設置導水盤，一方面增大與內筒間的間隙，降低水溫即使得其表面溫度低于內筒的溫度，減小其表面水分蒸發，另一方面由于上中下三部分，增大與水珠的接觸面積，提高冷凝效果。
