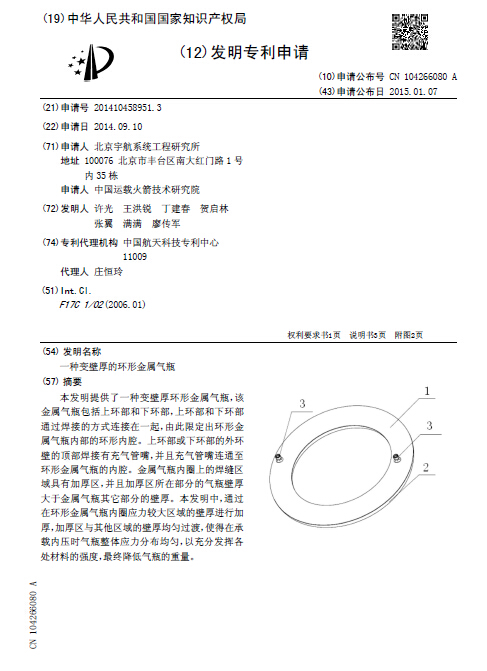

[發明公布] 一種變壁厚的環形金屬氣瓶

申請公布號：CN104266080A

申請公布日：2015.01.07

申請號：2014104589513

申請日：2014.09.10

申請人：北京宇航系統工程研究所; 中國運載火箭技術研究院

發明人：許光; 王洪銳; 丁建春; 賀啟林; 張翼; 滿滿; 廖傳軍

地址：100076北京市豐臺區南大紅門路1號內35棟

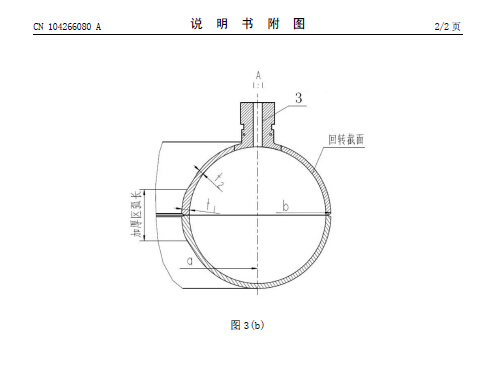

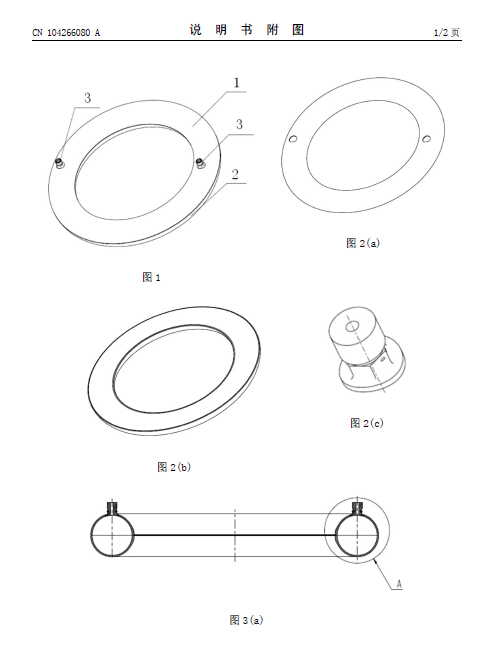

摘要： 本發明提供了一種變壁厚環形金屬氣瓶，該金屬氣瓶包括上環部和下環部，上環部和下環部通過焊接的方式連接在一起，由此限定出環形金屬氣瓶內部的環形內腔。上環部或下環部的外環壁的頂部焊接有充氣管嘴，并且充氣管嘴連通至環形金屬氣瓶的內腔。金屬氣瓶內圈上的焊縫區域具有加厚區，并且加厚區所在部分的氣瓶壁厚大于金屬氣瓶其它部分的壁厚。本發明中，通過在環形金屬氣瓶內圈應力較大區域的壁厚進行加厚，加厚區與其他區域的壁厚均勻過渡，使得在承載內壓時氣瓶整體應力分布均勻，以充分發揮各處材料的強度，最終降低氣瓶的重量。
