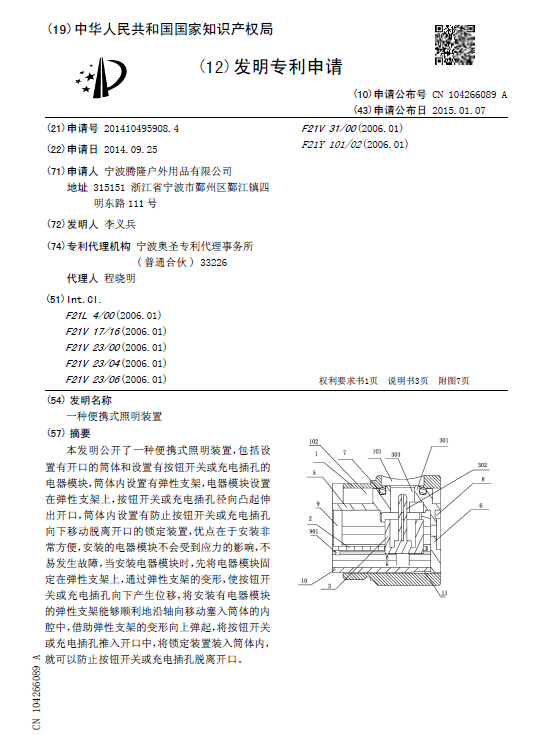

[發明公布] 一種便攜式照明裝置

申請公布號：CN104266089A

申請公布日：2015.01.07

申請號：2014104959084

申請日：2014.09.25

申請人：寧波騰隆戶外用品有限公司

發明人：李義兵

地址：315151浙江省寧波市鄞州區鄞江鎮四明東路111號

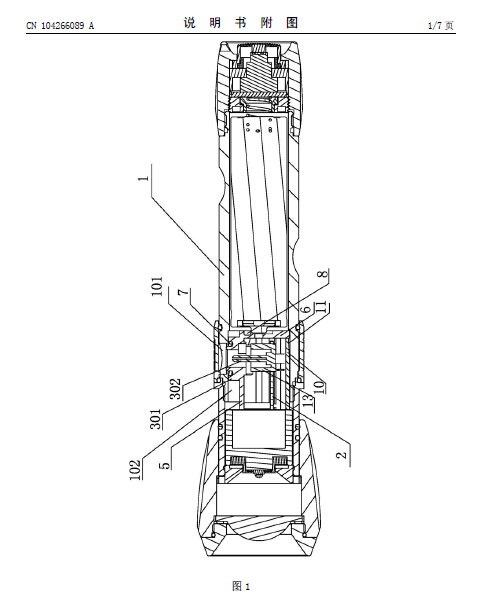

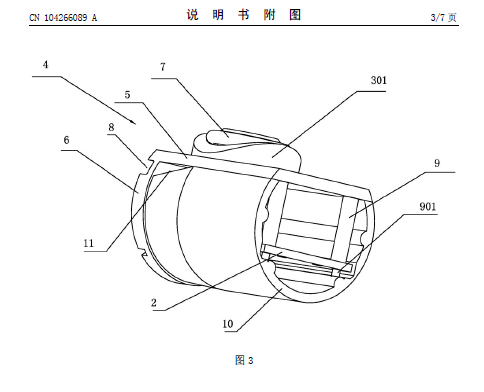

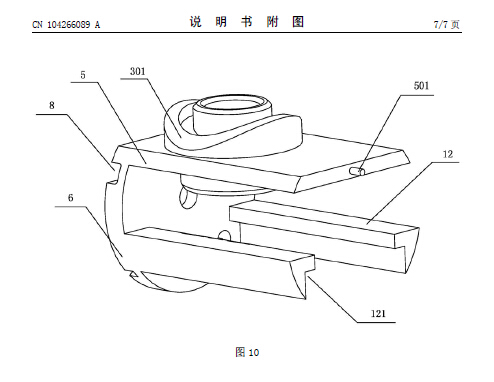

摘要： 本發明公開了一種便攜式照明裝置，包括設置有開口的筒體和設置有按鈕開關或充電插孔的電器模塊，筒體內設置有彈性支架，電器模塊設置在彈性支架上，按鈕開關或充電插孔徑向凸起伸出開口，筒體內設置有防止按鈕開關或充電插孔向下移動脫離開口的鎖定裝置，優點在于安裝非常方便，安裝的電器模塊不會受到應力的影響，不易發生故障，當安裝電器模塊時，先將電器模塊固定在彈性支架上，通過彈性支架的變形，使按鈕開關或充電插孔向下產生位移，將安裝有電器模塊的彈性支架能夠順利地沿軸向移動塞入筒體的內腔中，借助彈性支架的變形向上彈起，將按鈕開關或充電插孔推入開口中，將鎖定裝置裝入筒體內，就可以防止按鈕開關或充電插孔脫離開口。
