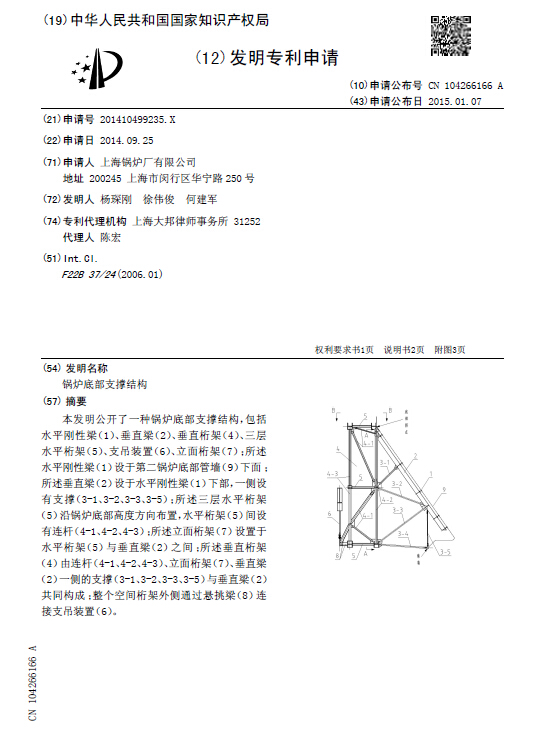

[發明公布] 鍋爐底部支撐結構

申請公布號：CN104266166A

申請公布日：2015.01.07

申請號：201410499235X

申請日：2014.09.25

申請人：上海鍋爐廠有限公司

發明人：楊琛剛; 徐偉俊; 何建軍

地址：200245上海市閔行區華寧路250號

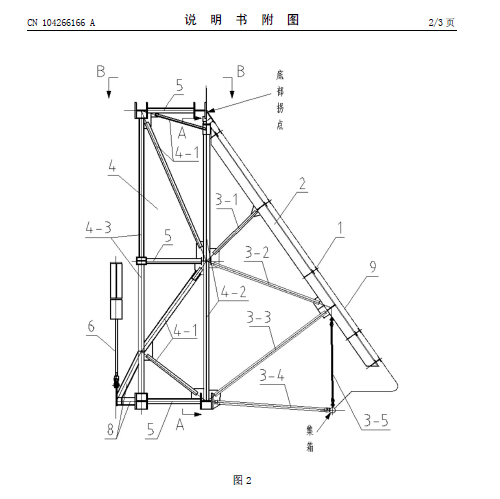

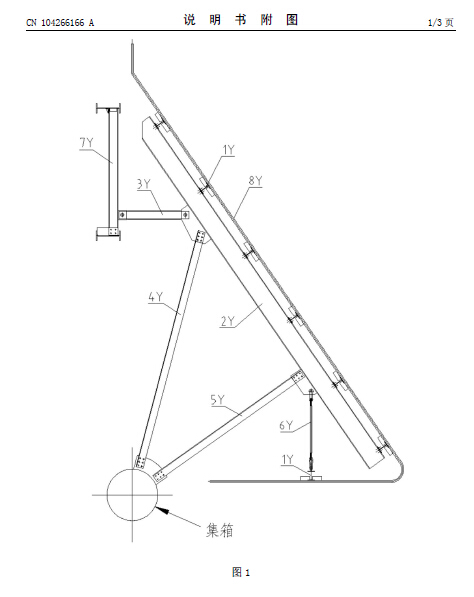

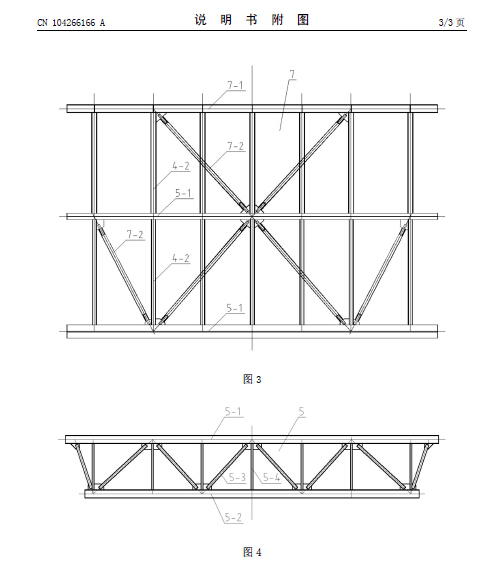

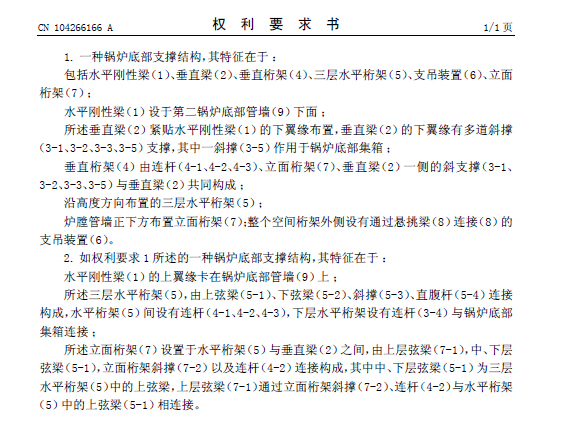

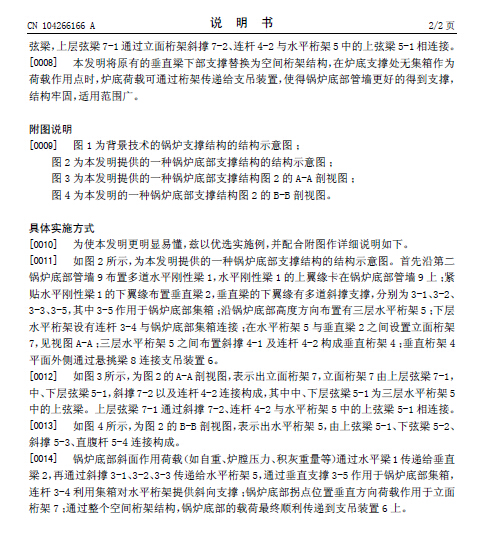

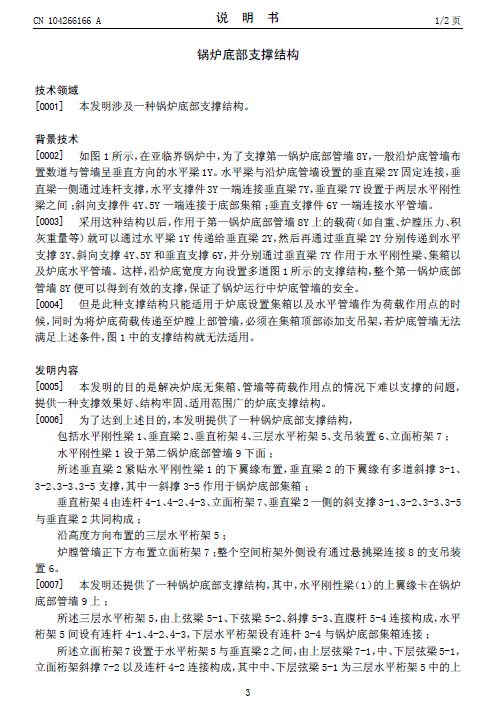

摘要： 本發明公開了一種鍋爐底部支撐結構，包括水平剛性梁（1）、垂直梁（2）、垂直桁架（4）、三層水平桁架（5）、支吊裝置（6）、立面桁架（7）；所述水平剛性梁（1）設于第二鍋爐底部管墻（9）下面；所述垂直梁（2）設于水平剛性梁（1）下部，一側設有支撐（3-1、3-2、3-3、3-5）；所述三層水平桁架（5）沿鍋爐底部高度方向布置，水平桁架（5）間設有連桿（4-1、4-2、4-3）；所述立面桁架（7）設置于水平桁架（5）與垂直梁（2）之間；所述垂直桁架（4）由連桿（4-1、4-2、4-3）、立面桁架（7）、垂直梁（2）一側的支撐（3-1、3-2、3-3、3-5）與垂直梁（2）共同構成；整個空間桁架外側通過懸挑梁（8）連接支吊裝置（6）。
