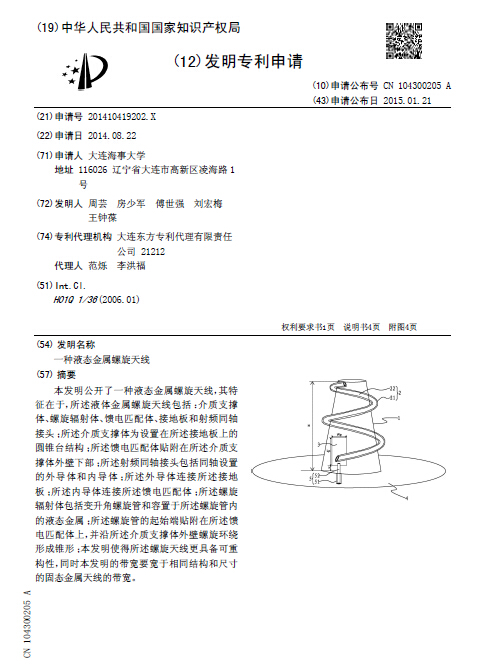

[發明公布] 一種液態金屬螺旋天線

申請公布號：CN104300205A

申請公布日：2015.01.21

申請號：201410419202X

申請日：2014.08.22

申請人：大連海事大學

發明人：周蕓; 房少軍; 傅世強; 劉宏梅; 王鐘葆

地址：116026遼寧省大連市高新區凌海路1號

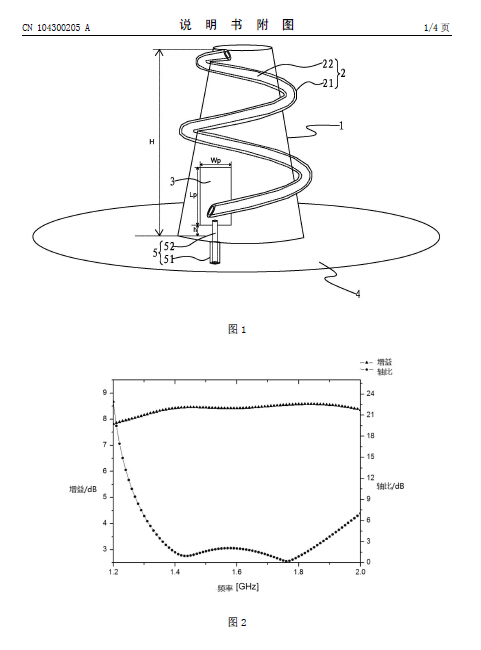

摘要： 本發明公開了一種液態金屬螺旋天線，其特征在于，所述液體金屬螺旋天線包括：介質支撐體、螺旋輻射體、饋電匹配體、接地板和射頻同軸接頭；所述介質支撐體為設置在所述接地板上的圓錐臺結構；所述饋電匹配體貼附在所述介質支撐體外壁下部；所述射頻同軸接頭包括同軸設置的外導體和內導體；所述外導體連接所述接地板；所述內導體連接所述饋電匹配體；所述螺旋輻射體包括變升角螺旋管和容置于所述螺旋管內的液態金屬；所述螺旋管的起始端貼附在所述饋電匹配體上，并沿所述介質支撐體外壁螺旋環繞形成錐形；本發明使得所述螺旋天線更具備可重構性，同時本發明的帶寬要寬于相同結構和尺寸的固態金屬天線的帶寬。
