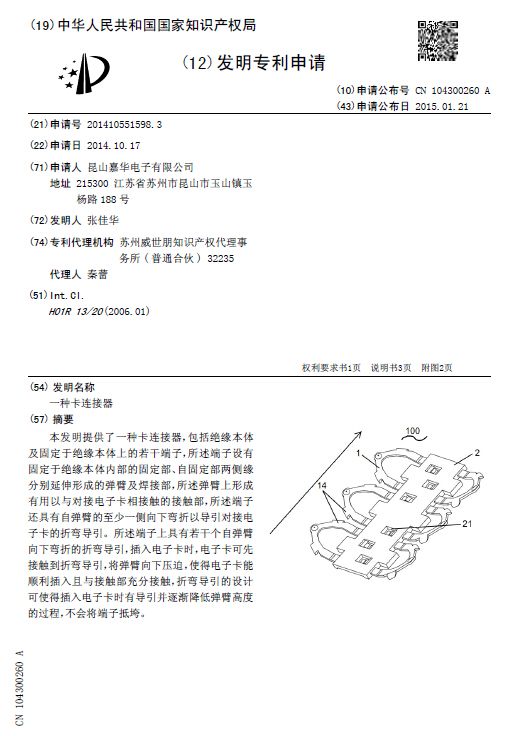

[發明公布] 一種卡連接器

申請公布號：CN104300260A

申請公布日：2015.01.21

申請號：2014105515983

申請日：2014.10.17

申請人：昆山嘉華電子有限公司

發明人：張佳華

地址：215300江蘇省蘇州市昆山市玉山鎮玉楊路188號

摘要： 本發明提供了一種卡連接器，包括絕緣本體及固定于絕緣本體上的若干端子，所述端子設有固定于絕緣本體內部的固定部、自固定部兩側緣分別延伸形成的彈臂及焊接部，所述彈臂上形成有用以與對接電子卡相接觸的接觸部，所述端子還具有自彈臂的至少一側向下彎折以導引對接電子卡的折彎導引。所述端子上具有若干個自彈臂向下彎折的折彎導引，插入電子卡時，電子卡可先接觸到折彎導引，將彈臂向下壓迫，使得電子卡能順利插入且與接觸部充分接觸，折彎導引的設計可使得插入電子卡時有導引并逐漸降低彈臂高度的過程，不會將端子抵垮。
