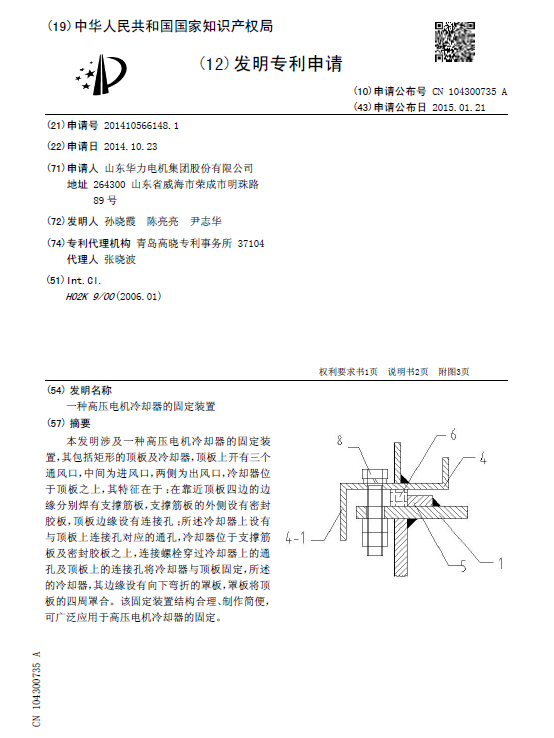

[發明公布] 一種高壓電機冷卻器的固定裝置

申請公布號：CN104300735A

申請公布日：2015.01.21

申請號：2014105661481

申請日：2014.10.23

申請人：山東華力電機集團股份有限公司

發明人：孫曉霞; 陳亮亮; 尹志華

地址：264300山東省威海市榮成市明珠路89號

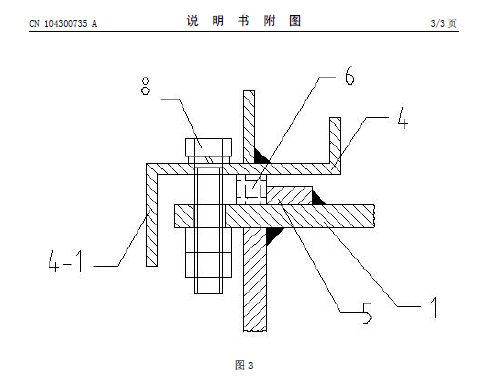

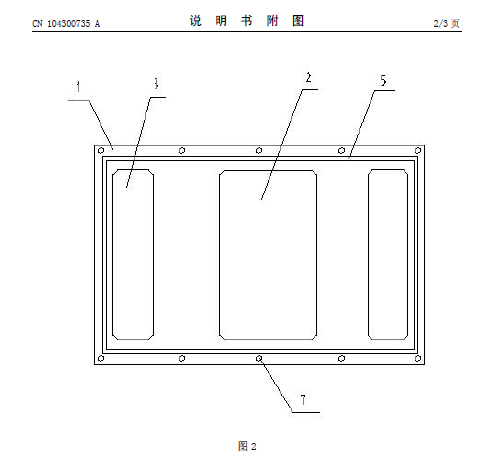

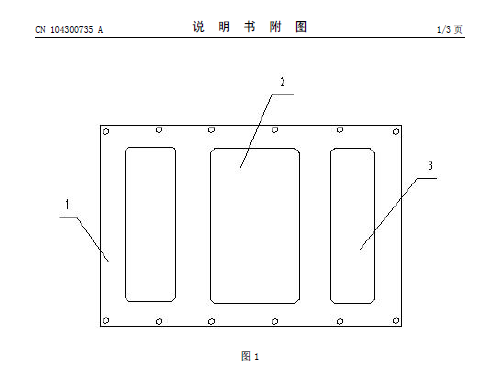

摘要： 本發明涉及一種高壓電機冷卻器的固定裝置，其包括矩形的頂板及冷卻器，頂板上開有三個通風口，中間為進風口，兩側為出風口，冷卻器位于頂板之上，其特征在于：在靠近頂板四邊的邊緣分別焊有支撐筋板，支撐筋板的外側設有密封膠板，頂板邊緣設有連接孔；所述冷卻器上設有與頂板上連接孔對應的通孔，冷卻器位于支撐筋板及密封膠板之上，連接螺栓穿過冷卻器上的通孔及頂板上的連接孔將冷卻器與頂板固定，所述的冷卻器，其邊緣設有向下彎折的罩板，罩板將頂板的四周罩合。該固定裝置結構合理、制作簡便，可廣泛應用于高壓電機冷卻器的固定。
