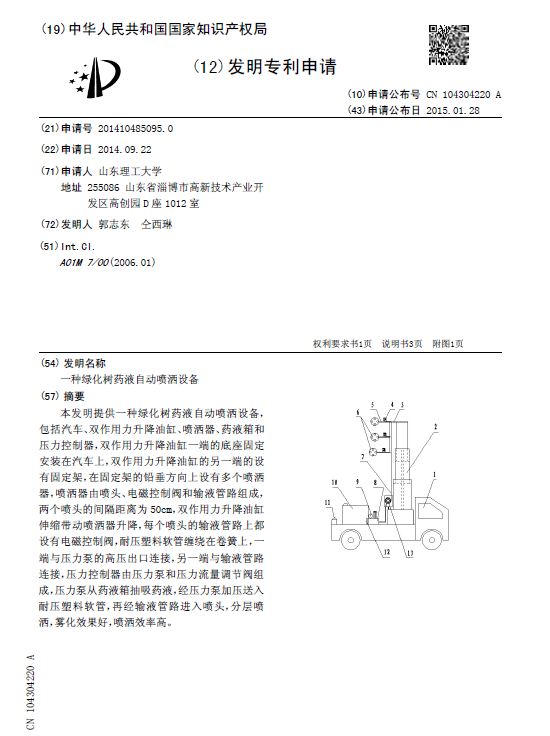

[發明公布] 一種綠化樹藥液自動噴灑設備

申請公布號：CN104304220A

申請公布日：2015.01.28

申請號：2014104850950

申請日：2014.09.22

申請人：山東理工大學

發明人：郭志東; 仝西琳

地址：255086山東省淄博市高新技術產業開發區高創園D座1012室

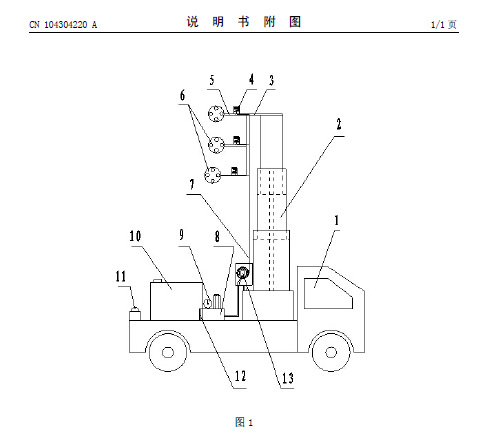

摘要： 本發明提供一種綠化樹藥液自動噴灑設備，包括汽車、雙作用力升降油缸、噴灑器、藥液箱和壓力控制器，雙作用力升降油缸一端的底座固定安裝在汽車上，雙作用力升降油缸的另一端的設有固定架，在固定架的鉛垂方向上設有多個噴灑器，噴灑器由噴頭、電磁控制閥和輸液管路組成，兩個噴頭的間隔距離為50cm，雙作用力升降油缸伸縮帶動噴灑器升降，每個噴頭的輸液管路上都設有電磁控制閥，耐壓塑料軟管纏繞在卷簧上，一端與壓力泵的高壓出口連接，另一端與輸液管路連接，壓力控制器由壓力泵和壓力流量調節閥組成，壓力泵從藥液箱抽吸藥液，經壓力泵加壓送入耐壓塑料軟管，再經輸液管路進入噴頭，分層噴灑，霧化效果好，噴灑效率高。
