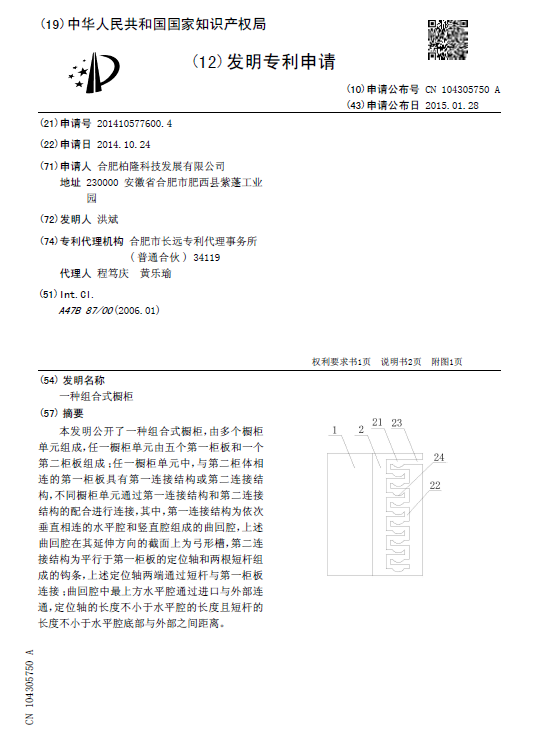

[發明公布] 一種組合式櫥柜

申請公布號：CN104305750A

申請公布日：2015.01.28

申請號：2014105776004

申請日：2014.10.24

申請人：合肥柏隆科技發展有限公司

發明人：洪斌

地址：230000安徽省合肥市肥西縣紫蓬工業園

摘要： 本發明公開了一種組合式櫥柜，由多個櫥柜單元組成，任一櫥柜單元由五個第一柜板和一個第二柜板組成；任一櫥柜單元中，與第二柜體相連的第一柜板具有第一連接結構或第二連接結構，不同櫥柜單元通過第一連接結構和第二連接結構的配合進行連接，其中，第一連接結構為依次垂直相連的水平腔和豎直腔組成的曲回腔，上述曲回腔在其延伸方向的截面上為弓形槽，第二連接結構為平行于第一柜板的定位軸和兩根短桿組成的鉤條，上述定位軸兩端通過短桿與第一柜板連接；曲回腔中最上方水平腔通過進口與外部連通，定位軸的長度不小于水平腔的長度且短桿的長度不小于水平腔底部與外部之間距離。
