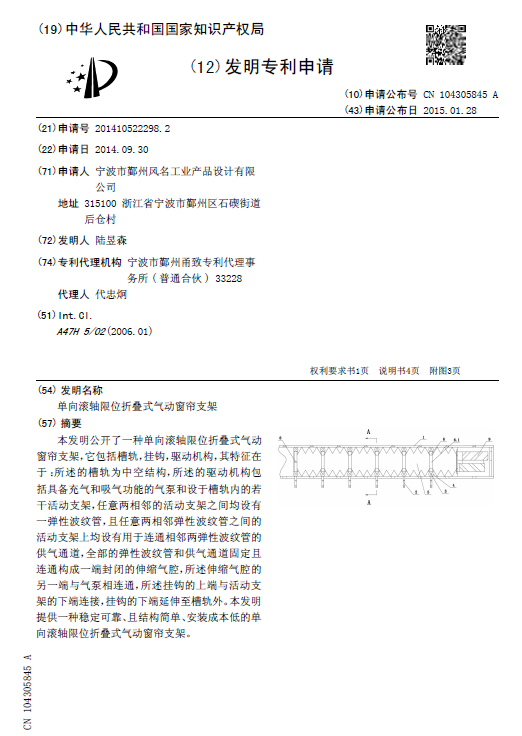

[發明公布] 單向滾軸限位折疊式氣動窗簾支架

申請公布號：CN104305845A

申請公布日：2015.01.28

申請號：2014105222982

申請日：2014.09.30

申請人：寧波市鄞州風名工業產品設計有限公司

發明人：陸昱森

地址：315100浙江省寧波市鄞州區石碶街道后倉村

摘要： 本發明公開了一種單向滾軸限位折疊式氣動窗簾支架，它包括槽軌，掛鉤，驅動機構，其特征在于：所述的槽軌為中空結構，所述的驅動機構包括具備充氣和吸氣功能的氣泵和設于槽軌內的若干活動支架，任意兩相鄰的活動支架之間均設有一彈性波紋管，且任意兩相鄰彈性波紋管之間的活動支架上均設有用于連通相鄰兩彈性波紋管的供氣通道，全部的彈性波紋管和供氣通道固定且連通構成一端封閉的伸縮氣腔，所述伸縮氣腔的另一端與氣泵相連通，所述掛鉤的上端與活動支架的下端連接，掛鉤的下端延伸至槽軌外。本發明提供一種穩定可靠、且結構簡單、安裝成本低的單向滾軸限位折疊式氣動窗簾支架。
