[發明公布] 一種機床尾座卸荷裝置

申請公布號：CN104308200A

申請公布日：2015.01.28

申請號：2014105641505

申請日：2014.10.09

申請人：鹽城工業職業技術學院

發明人：王宜君

地址：224005江蘇省鹽城市解放南路285號鹽城工業職業技術學院機電工程學院

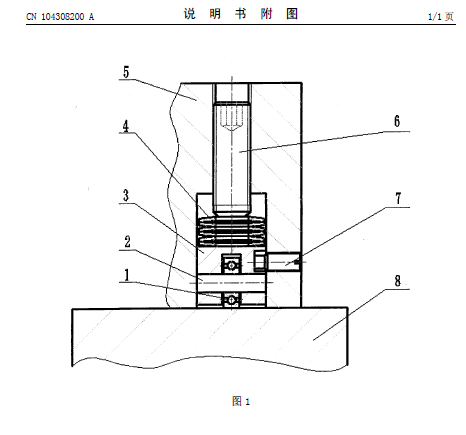

摘要： 本發明涉及一種機床尾座卸荷裝置，本發明的目的在于，提供一種機床尾座卸荷裝置，用這樣的裝置，在機床上可輕松地移動機床尾座，減輕了工作強度，極大地提高了加工效率。本發明的目的是這樣實現的：該裝置由深溝球軸承、小軸、保持架、蝶形彈簧、尾架底座、內六角平端緊定螺釘、開槽圓柱端緊定螺釘等組成，其特征是：深溝球軸承通過小軸固定在保持架上，開槽圓柱端緊定螺釘用來防止保持架的轉動，內六角平端緊定螺釘通過蝶形彈簧給保持架一定的預緊力，通過深溝球軸承作用在床身導軌上。由于采用上述技術方案，本發明具有的優點和積極效果是：可在機床上輕松地移動機床尾座，減輕了工作強度，極大地提高了加工效率。
