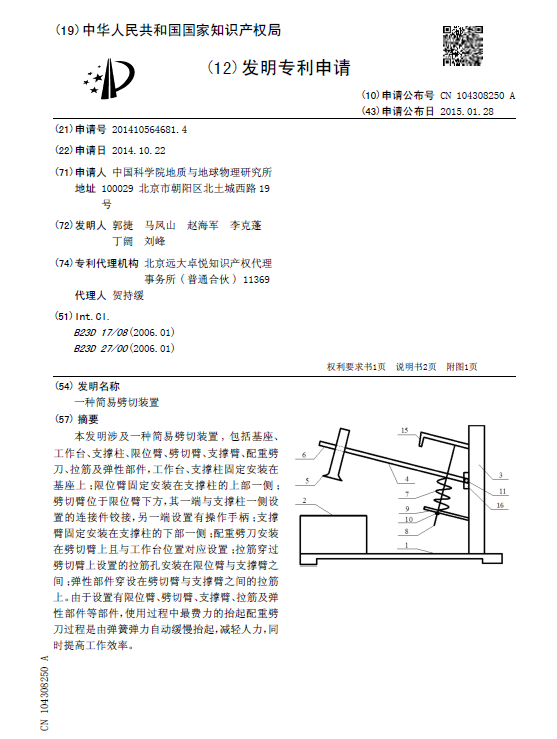

[發明公布] 一種簡易劈切裝置

申請公布號：CN104308250A

申請公布日：2015.01.28

申請號：2014105646814

申請日：2014.10.22

申請人：中國科學院地質與地球物理研究所

發明人：郭捷; 馬鳳山; 趙海軍; 李克蓬; 丁闊; 劉峰

地址：100029北京市朝陽區北土城西路19號

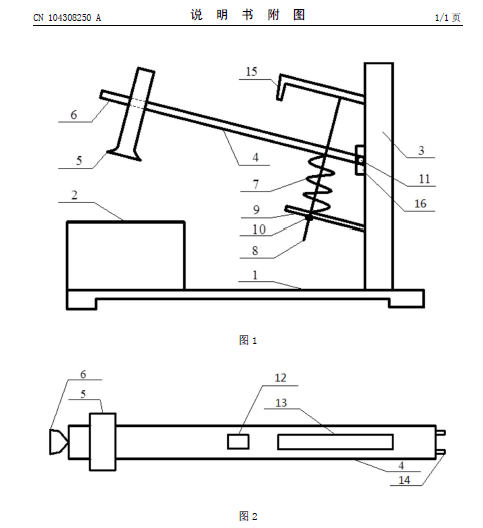

摘要： 本發明涉及一種簡易劈切裝置,包括基座、工作臺、支撐柱、限位臂、劈切臂、支撐臂、配重劈刀、拉筋及彈性部件，工作臺、支撐柱固定安裝在基座上；限位臂固定安裝在支撐柱的上部一側；劈切臂位于限位臂下方，其一端與支撐柱一側設置的連接件鉸接，另一端設置有操作手柄；支撐臂固定安裝在支撐柱的下部一側；配重劈刀安裝在劈切臂上且與工作臺位置對應設置；拉筋穿過劈切臂上設置的拉筋孔安裝在限位臂與支撐臂之間；彈性部件穿設在劈切臂與支撐臂之間的拉筋上。由于設置有限位臂、劈切臂、支撐臂、拉筋及彈性部件等部件，使用過程中最費力的抬起配重劈刀過程是由彈簧彈力自動緩慢抬起，減輕人力，同時提高工作效率。
