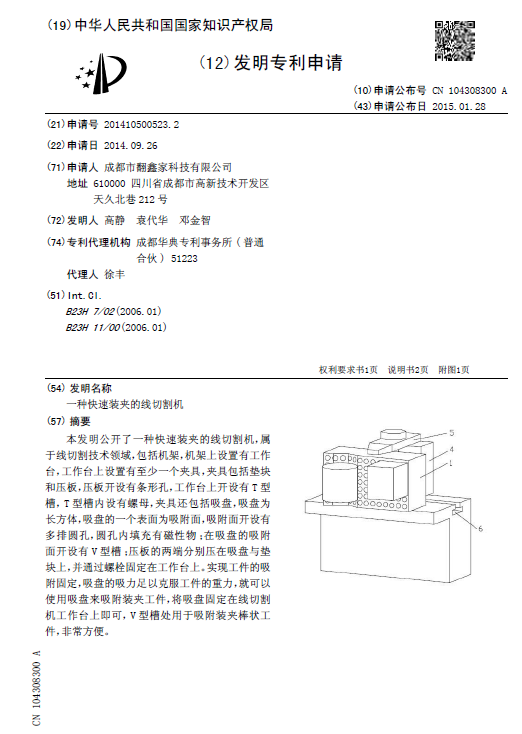

[發明公布] 一種快速裝夾的線切割機

申請公布號：CN104308300A

申請公布日：2015.01.28

申請號：2014105005232

申請日：2014.09.26

申請人：成都市翻鑫家科技有限公司

發明人：高靜; 袁代華; 鄧金智

地址：610000四川省成都市高新技術開發區天久北巷212號

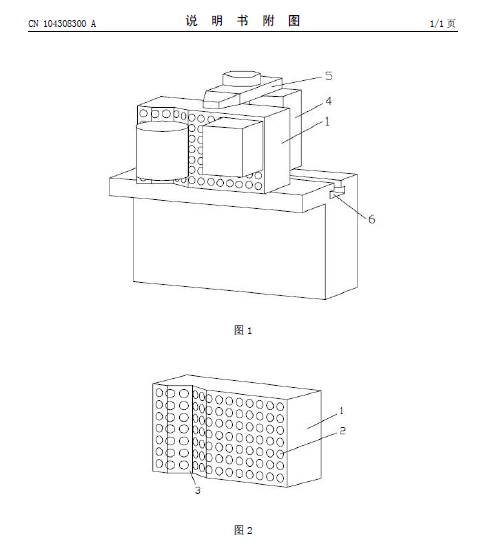

摘要： 本發明公開了一種快速裝夾的線切割機，屬于線切割技術領域，包括機架，機架上設置有工作臺，工作臺上設置有至少一個夾具，夾具包括墊塊和壓板，壓板開設有條形孔，工作臺上開設有T型槽，T型槽內設有螺母，夾具還包括吸盤，吸盤為長方體，吸盤的一個表面為吸附面，吸附面開設有多排圓孔，圓孔內填充有磁性物；在吸盤的吸附面開設有V型槽；壓板的兩端分別壓在吸盤與墊塊上，并通過螺栓固定在工作臺上。實現工件的吸附固定，吸盤的吸力足以克服工件的重力，就可以使用吸盤來吸附裝夾工件，將吸盤固定在線切割機工作臺上即可，V型槽處用于吸附裝夾棒狀工件，非常方便。
