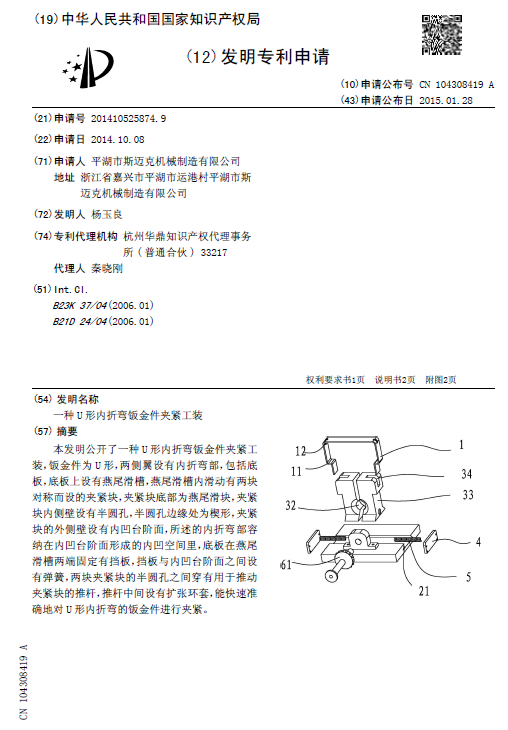

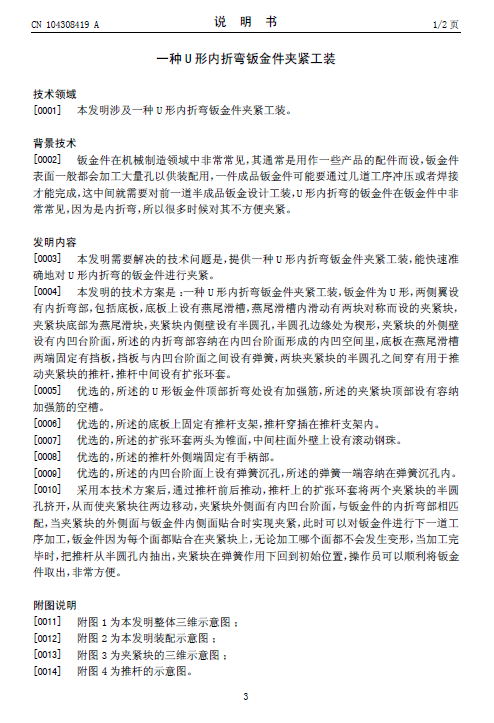

[發明公布] 一種U形內折彎鈑金件夾緊工裝

申請公布號：CN104308419A

申請公布日：2015.01.28

申請號：2014105258749

申請日：2014.10.08

申請人：平湖市斯邁克機械制造有限公司

發明人：楊玉良

地址：浙江省嘉興市平湖市運港村平湖市斯邁克機械制造有限公司

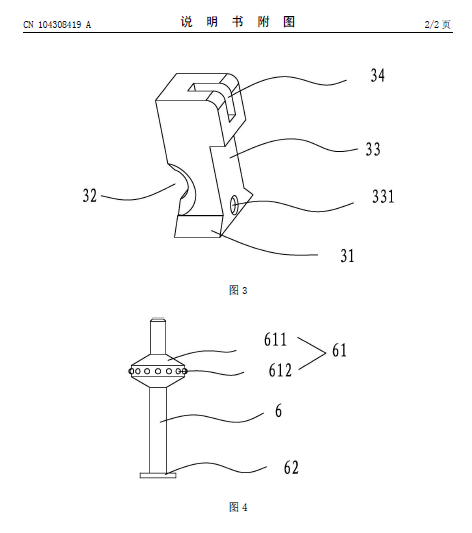

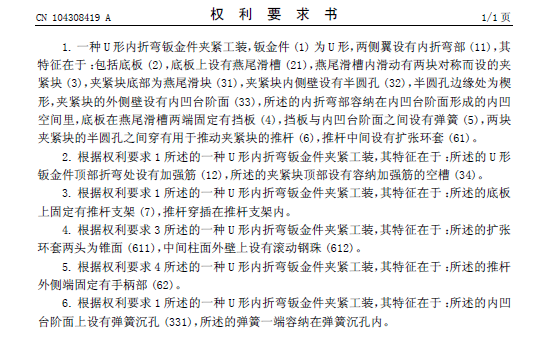

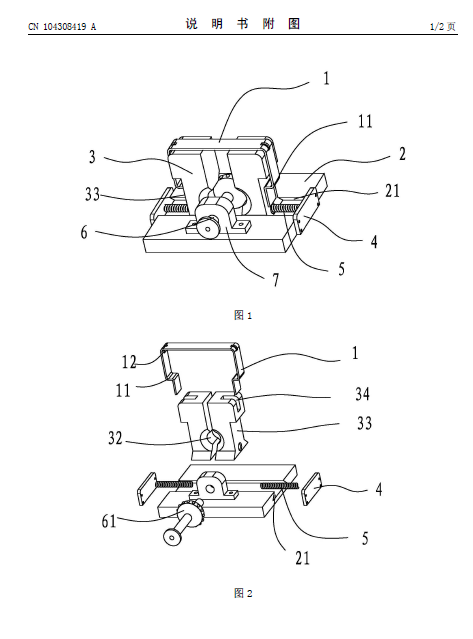

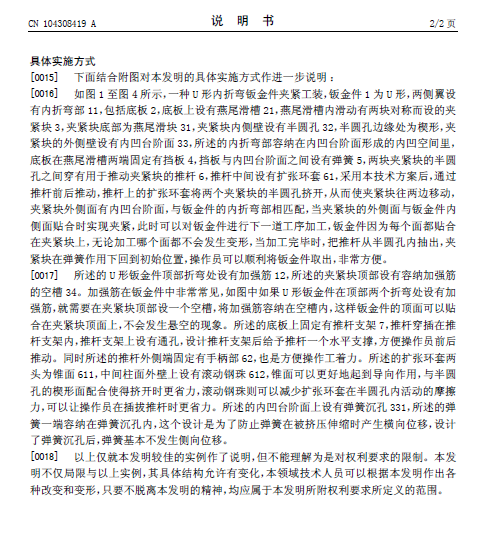

摘要： 本發明公開了一種U形內折彎鈑金件夾緊工裝，鈑金件為U形，兩側翼設有內折彎部，包括底板，底板上設有燕尾滑槽，燕尾滑槽內滑動有兩塊對稱而設的夾緊塊，夾緊塊底部為燕尾滑塊，夾緊塊內側壁設有半圓孔，半圓孔邊緣處為楔形，夾緊塊的外側壁設有內凹臺階面，所述的內折彎部容納在內凹臺階面形成的內凹空間里，底板在燕尾滑槽兩端固定有擋板，擋板與內凹臺階面之間設有彈簧，兩塊夾緊塊的半圓孔之間穿有用于推動夾緊塊的推桿，推桿中間設有擴張環套，能快速準確地對U形內折彎的鈑金件進行夾緊。
