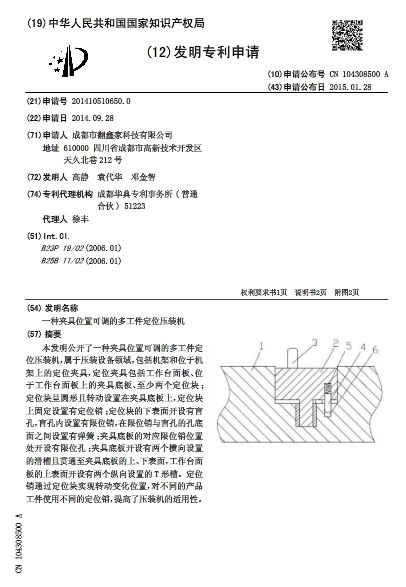

[發明公布] 一種夾具位置可調的多工件定位壓裝機

申請公布號：CN104308500A

申請公布日：2015.01.28

申請號：2014105106500

申請日：2014.09.28

申請人：成都市翻鑫家科技有限公司

發明人：高靜; 袁代華; 鄧金智

地址：610000四川省成都市高新技術開發區天久北巷212號

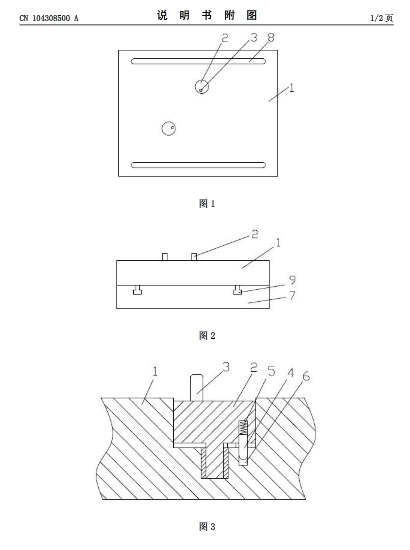

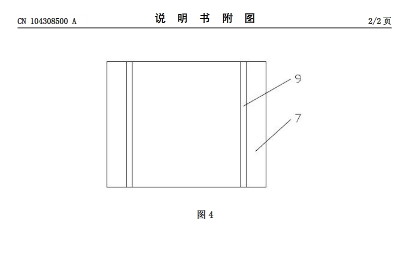

摘要： 本發明公開了一種夾具位置可調的多工件定位壓裝機，屬于壓裝設備領域，包括機架和位于機架上的定位夾具，定位夾具包括工作臺面板、位于工作臺面板上的夾具底板、至少兩個定位塊；定位塊呈圓形且轉動設置在夾具底板上，定位塊上固定設置有定位銷；定位塊的下表面開設有盲孔，盲孔內設置有限位銷，在限位銷與盲孔的孔底面之間設置有彈簧；夾具底板的對應限位銷位置處開設有限位孔；夾具底板開設有兩個橫向設置的滑槽且貫通至夾具底板的上、下表面，工作臺面板的上表面開設有兩個縱向設置的T形槽。定位銷通過定位塊實現轉動變化位置，對不同的產品工件使用不同的定位銷，提高了壓裝機的適用性。
