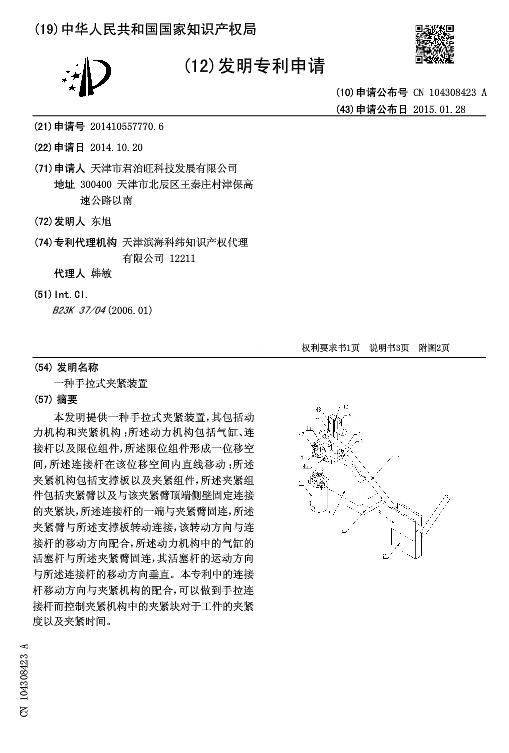

[發明公布] 一種手拉式夾緊裝置

申請公布號：CN104308423A

申請公布日：2015.01.28

申請號：2014105577706

申請日：2014.10.20

申請人：天津市君治旺科技發展有限公司

發明人：東旭

地址：300400天津市北辰區王秦莊村津保高速公路以南

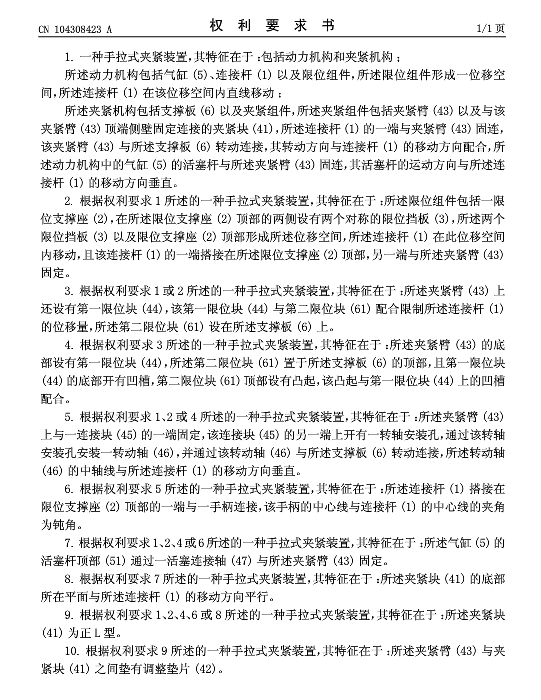

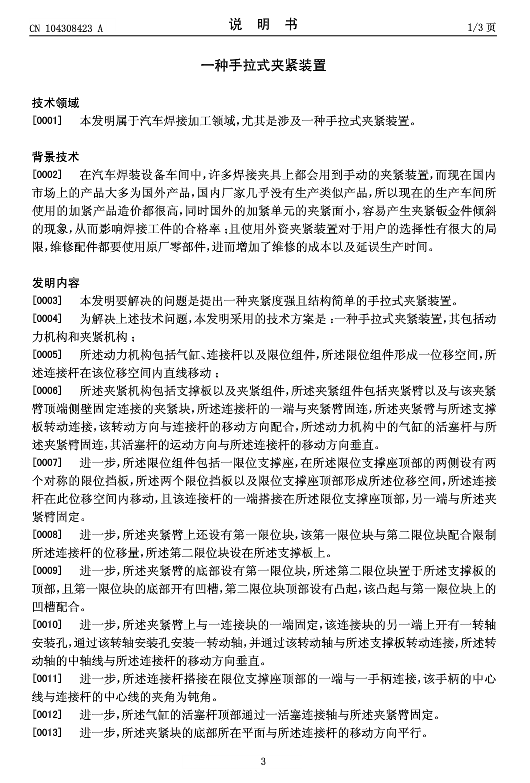

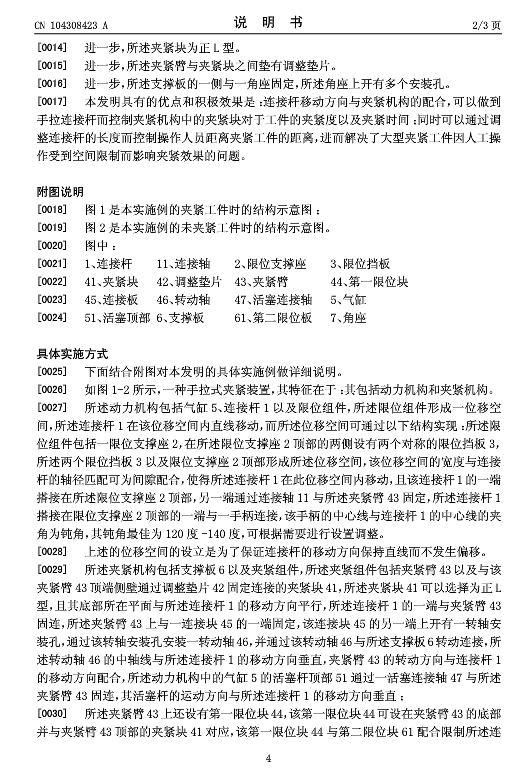

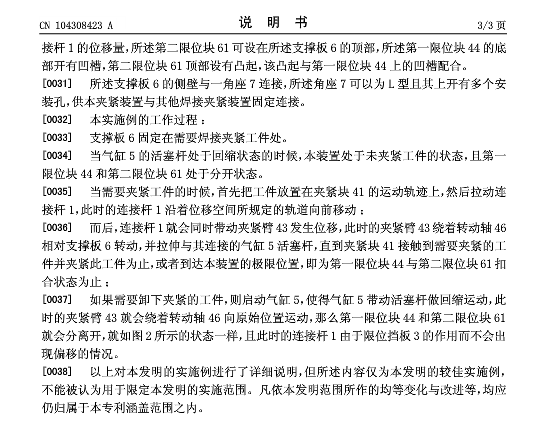

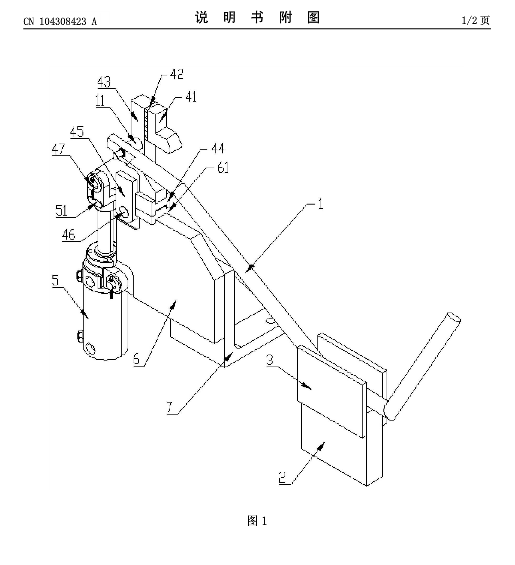

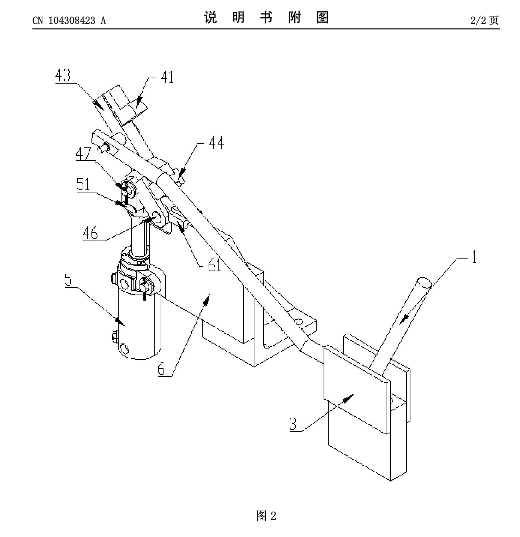

摘要： 本發明提供一種手拉式夾緊裝置，其包括動力機構和夾緊機構；所述動力機構包括氣缸、連接桿以及限位組件，所述限位組件形成一位移空間，所述連接桿在該位移空間內直線移動；所述夾緊機構包括支撐板以及夾緊組件，所述夾緊組件包括夾緊臂以及與該夾緊臂頂端側壁固定連接的夾緊塊，所述連接桿的一端與夾緊臂固連，所述夾緊臂與所述支撐板轉動連接，該轉動方向與連接桿的移動方向配合，所述動力機構中的氣缸的活塞桿與所述夾緊臂固連，其活塞桿的運動方向與所述連接桿的移動方向垂直。本專利中的連接桿移動方向與夾緊機構的配合，可以做到手拉連接桿而控制夾緊機構中的夾緊塊對于工件的夾緊度以及夾緊時間。
