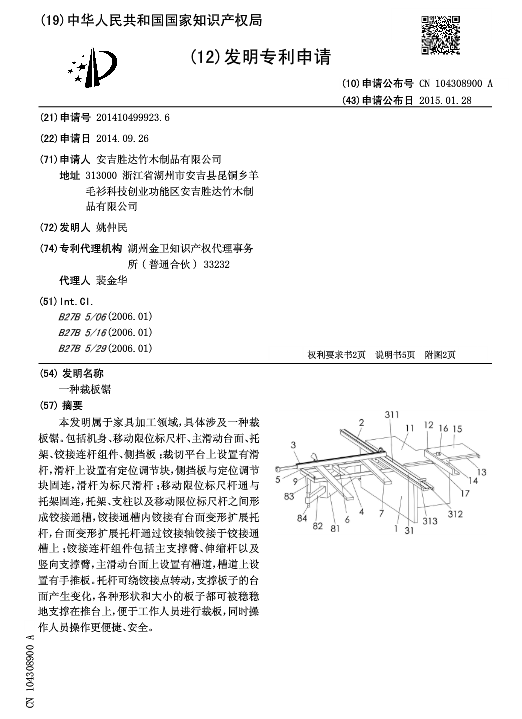

[發明公布] 一種裁板鋸

申請公布號：CN104308900A

申請公布日：2015.01.28

申請號：2014104999236

申請日：2014.09.26

申請人：安吉勝達竹木制品有限公司

發明人：姚仲民

地址：313000浙江省湖州市安吉縣昆銅鄉羊毛衫科技創業功能區安吉勝達竹木制品有限公司

摘要： 本發明屬于家具加工領域，具體涉及一種裁板鋸。包括機身、移動限位標尺桿、主滑動臺面、托架、鉸接連桿組件、側擋板；裁切平臺上設置有滑桿，滑桿上設置有定位調節塊，側擋板與定位調節塊固連，滑桿為標尺滑桿；移動限位標尺桿通與托架固連，托架、支柱以及移動限位標尺桿之間形成鉸接通槽，鉸接通槽內鉸接有臺面變形擴展托桿，臺面變形擴展托桿通過鉸接軸鉸接于鉸接通槽上；鉸接連桿組件包括主支撐臂、伸縮桿以及豎向支撐臂，主滑動臺面上設置有槽道，槽道上設置有手推板。托桿可繞鉸接點轉動，支撐板子的臺面產生變化，各種形狀和大小的板子都可被穩穩地支撐在推臺上，便于工作人員進行裁板，同時操作人員操作更便捷、安全。
