[發明公布] 一種齒接機

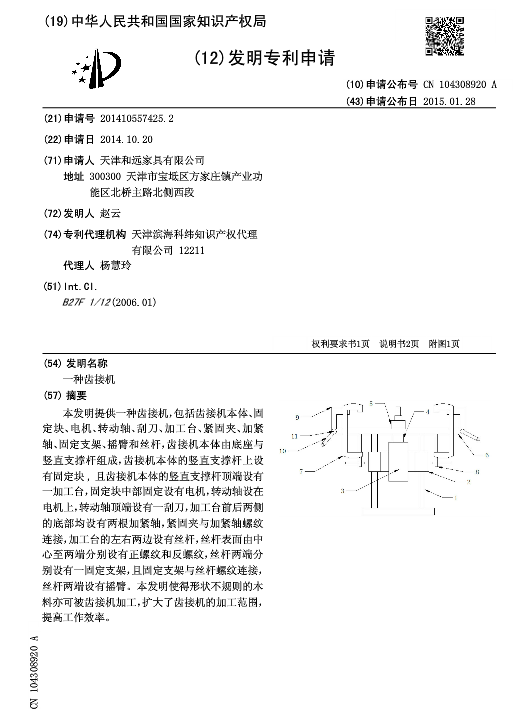

申請公布號：CN104308920A

申請公布日：2015.01.28

申請號：2014105574252

申請日：2014.10.20

申請人：天津和遠家具有限公司

發明人：趙云

地址：300300天津市寶坻區方家莊鎮產業功能區北橋主路北側西段

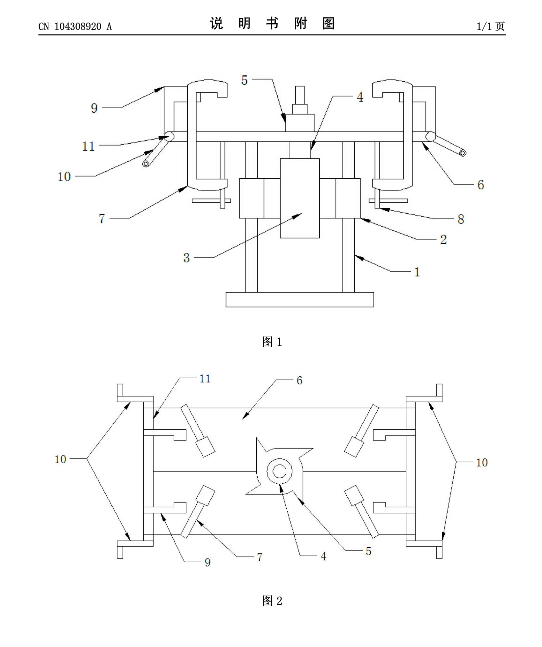

摘要： 本發明提供一種齒接機，包括齒接機本體、固定塊、電機、轉動軸、刮刀、加工臺、緊固夾、加緊軸、固定支架、搖臂和絲桿，齒接機本體由底座與豎直支撐桿組成，齒接機本體的豎直支撐桿上設有固定塊,且齒接機本體的豎直支撐桿頂端設有一加工臺，固定塊中部固定設有電機，轉動軸設在電機上，轉動軸頂端設有一刮刀，加工臺前后兩側的底部均設有兩根加緊軸，緊固夾與加緊軸螺紋連接，加工臺的左右兩邊設有絲桿，絲桿表面由中心至兩端分別設有正螺紋和反螺紋，絲桿兩端分別設有一固定支架，且固定支架與絲桿螺紋連接，絲桿兩端設有搖臂。本發明使得形狀不規則的木料亦可被齒接機加工，擴大了齒接機的加工范圍，提高工作效率。
