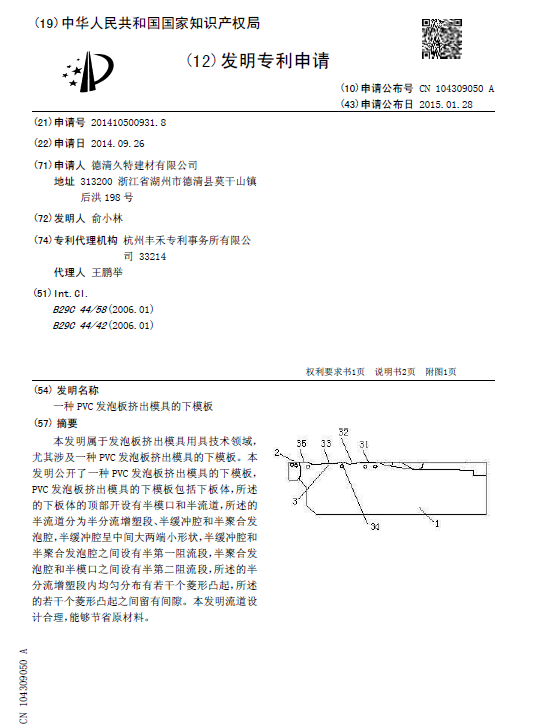

[發明公布] 一種PVC發泡板擠出模具的下模板

申請公布號：CN104309050A

申請公布日：2015.01.28

申請號：2014105009318

申請日：2014.09.26

申請人：德清久特建材有限公司

發明人：俞小林

地址：313200浙江省湖州市德清縣莫干山鎮后洪198號

摘要： 本發明屬于發泡板擠出模具用具技術領域，尤其涉及一種PVC發泡板擠出模具的下模板。本發明公開了一種PVC發泡板擠出模具的下模板，PVC發泡板擠出模具的下模板包括下板體，所述的下板體的頂部開設有半模口和半流道，所述的半流道分為半分流增塑段、半緩沖腔和半聚合發泡腔，半緩沖腔呈中間大兩端小形狀，半緩沖腔和半聚合發泡腔之間設有半第一阻流段，半聚合發泡腔和半?？谥g設有半第二阻流段，所述的半分流增塑段內均勻分布有若干個菱形凸起，所述的若干個菱形凸起之間留有間隙。本發明流道設計合理，能夠節省原材料。
