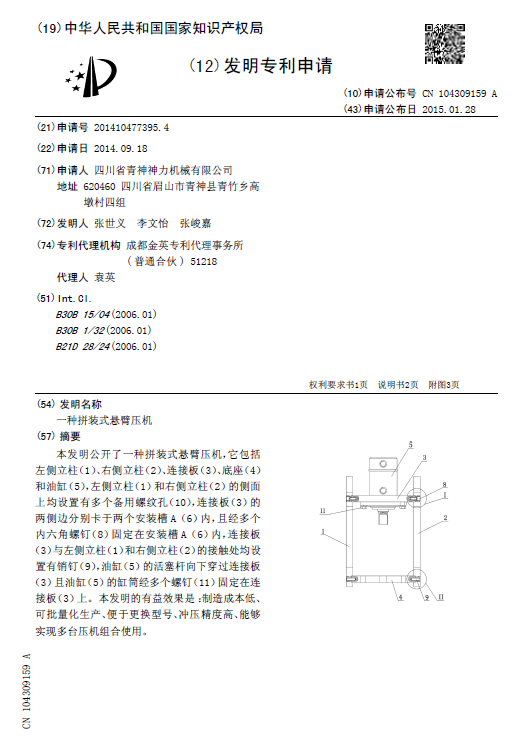

[發明公布] 一種拼裝式懸臂壓機

申請公布號：CN104309159A

申請公布日：2015.01.28

申請號：2014104773954

申請日：2014.09.18

申請人：四川省青神神力機械有限公司

發明人：張世義; 李文怡; 張峻嘉

地址：620460四川省眉山市青神縣青竹鄉高墩村四組

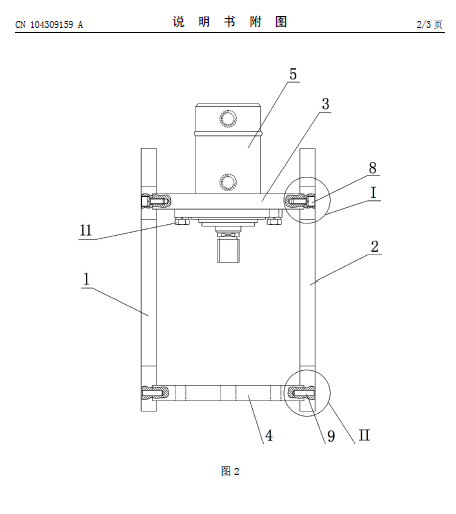

摘要： 本發明公開了一種拼裝式懸臂壓機，它包括左側立柱（1）、右側立柱（2）、連接板（3）、底座（4）和油缸（5），左側立柱（1）和右側立柱（2）的側面上均設置有多個備用螺紋孔（10），連接板（3）的兩側邊分別卡于兩個安裝槽A（6）內，且經多個內六角螺釘（8）固定在安裝槽A（6）內，連接板（3）與左側立柱（1）和右側立柱（2）的接觸處均設置有銷釘（9），油缸（5）的活塞桿向下穿過連接板（3）且油缸（5）的缸筒經多個螺釘（11）固定在連接板（3）上。本發明的有益效果是：制造成本低、可批量化生產、便于更換型號、沖壓精度高、能夠實現多臺壓機組合使用。
